Meilleur mégohmètre testeur d'isolement : Megger, Chauvin Arnoux, Kyoritsu, Hioki, Fluke

Le mégohmètre — testeur d'isolement, parfois appelé « contrôleur d'isolement » ou de manière vieillie « mégohmmètre » — est l'instrument qui valide qu'un câble n'a pas subi de dégradation thermique ou mécanique invisible, qu'une borne de recharge ne présente pas de fuite à la masse en condition réelle d'usage, et qu'une chaîne haute tension de véhicule électrique est consignée en sécurité avant intervention. C'est l'outil de la réception et de la maintenance préventive, qu'on ne sort que ponctuellement mais sans lequel on ne peut signer aucun rapport engageant.

Ce comparatif compare les 6 mégohmètres que nos techniciens IRVE croisent sur le marché — du Kyoritsu 3007A à 310 € jusqu'au Megger MIT420/2 à 800 €. Nous détaillons les 5 critères techniques (tensions de test, plage de mesure, autonomie, classes CAT III/IV, fonctions DAR/PI), les 7 cas d'usage concrets IRVE et photovoltaïque, et les normes NF C 15-100 § 771 et NF C 18-550 qui encadrent l'usage. Pour le panorama global de l'outillage électricien VE/IRVE, consultez d'abord notre guide complet outillage installateur IRVE.

Qu'est-ce qu'un mégohmètre et à quoi sert-il ?

Un mégohmètre applique une tension continue de test élevée (typiquement 250, 500 ou 1 000 V DC, parfois 2 500 ou 5 000 V sur les modèles industriels) entre deux conducteurs ou entre un conducteur et la masse, puis mesure la résistance d'isolement résultante en mégaohms (MΩ) ou gigaohms (GΩ). Une installation correctement isolée présente typiquement plusieurs centaines de MΩ ; une installation dégradée descend sous 1 MΩ et déclenche les protections différentielles.

Contrairement à un multimètre standard qui mesure la résistance sous une tension de test de 9 V (largement insuffisante pour solliciter l'isolant d'un câble polyéthylène réticulé), le mégohmètre applique une contrainte représentative de la tension d'usage réelle. C'est cette différence fondamentale qui explique pourquoi un câble qui mesure « correct » au multimètre (continuité OK, pas de court-circuit) peut quand même présenter un défaut d'isolement à 500 V — c'est précisément le scénario d'un disjoncteur différentiel qui saute aléatoirement sans cause apparente.

Principe physique : la loi d'Ohm appliquée à l'isolant

Le mégohmètre génère une tension continue stabilisée (par convertisseur DC-DC interne alimenté par batterie ou secteur), l'applique entre les deux points de mesure, et mesure le courant de fuite résultant. Par la loi d'Ohm R = U / I, on déduit la résistance d'isolement. Sur un câble PVC neuf 1,5 mm², on mesure typiquement 5 à 50 GΩ. Sur un câble dégradé par cycles thermiques répétés (échauffement-refroidissement de bornier, point chaud sur connecteur), la résistance descend progressivement à 100 MΩ, puis 10 MΩ, puis 1 MΩ — moment où le différentiel 30 mA commence à déclencher en charge nominale.

Trois fonctions complémentaires dans un même boîtier

Un mégohmètre moderne intègre généralement trois mesures complémentaires dans le même boîtier :

• Mesure d'isolement sous tension de test (250, 500, 1000 V) — la fonction principale.
• Mesure de continuité sous 200 mA typiquement — pour valider le conducteur de protection (PE) qui doit présenter une résistance < 2 Ω en bout de ligne.
• Mesure de tension AC/DC 600 V — pour vérifier l'absence de tension avant intervention (ne remplace pas un VAT homologué NF C 18-550 sur véhicule mais utile pour le circuit BT classique).

Cette polyvalence permet à l'installateur d'embarquer un seul instrument plutôt que trois — d'où l'intérêt de bien choisir le modèle pivot dès le départ.

Mégohmètre vs multimètre : pourquoi ils ne se remplacent pas

Confusion fréquente : « j'ai déjà un Fluke 87V, il mesure la résistance jusqu'à 50 MΩ — pourquoi devrais-je acheter un mégohmètre en plus ? ». La réponse tient en un mot : tension de test.

En clair : un multimètre voit qu'un fil est continu ou coupé. Un mégohmètre voit qu'un fil est sain ou en train de se dégrader. Les deux instruments sont complémentaires, pas substituts. Un installateur IRVE équipé d'un seul mégohmètre acheté 700-900 € le rentabilise sur 6 à 10 chantiers de réception (un PV opposable par installation devient le standard du marché en 2026).

7 cas d'usage concrets du mégohmètre en IRVE

1. Réception d'une installation wallbox monophasée 7,4 kW

C'est l'usage le plus fréquent en activité IRVE. Après pose du câble dédié et raccordement de la wallbox, la procédure de réception NF C 15-100 § 771 impose un test d'isolement à 500 V minimum entre :

• Phase / conducteur de protection (PE) — seuil typique > 100 MΩ sur installation neuve.
• Neutre / conducteur de protection — même seuil.
• Phase / Neutre — vérifie l'absence de défaut entre actifs.

Procédure terrain : wallbox déconnectée du véhicule, disjoncteur dédié ouvert, câbles préparés. Pose des cordons du mégohmètre, sélection 500 V, appui sur le bouton de test pendant 5 à 10 secondes pour laisser la mesure se stabiliser. Lecture à inscrire dans le PV : valeurs typiques 50 à 500 MΩ. Si lecture < 10 MΩ : recherche du tronçon dégradé (typiquement câble blessé pendant le tirage en gaine ou bornier humide).

2. Réception d'une installation wallbox triphasée 22 kW en copropriété

Identique au cas précédent mais multiplié par 3 phases. Beaucoup d'installateurs préfèrent tester à 1000 V sur le tri 22 kW pour disposer d'une marge supérieure et valider plus strictement le PE/PEN. Lecture attendue identique (> 100 MΩ par couple de conducteurs).

Cas terrain typique : sur un parking de copropriété équipé de 6 bornes alimentées par un sous-tableau divisionnaire, la réception au mégohmètre révèle qu'une borne mesure 8 MΩ entre L2 et PE (les 5 autres sont au-dessus de 200 MΩ). Cause identifiée : passage de câble dans un trou de cloison où l'isolant a été légèrement blessé par une vis voisine. Remplacement du tronçon, nouveau test, lecture > 200 MΩ — pose validée et PV signé.

3. Diagnostic d'un défaut différentiel 30 mA intermittent

Le différentiel saute aléatoirement, sans corrélation évidente avec un appareil particulier. Le diagnostic au multimètre ne révèle rien (continuité OK partout, tension nominale partout). Le mégohmètre à 500 V révèle qu'un circuit présente 4 MΩ entre N et PE — défaut d'isolement progressif typiquement dû à un fil dénudé qui touche par moments la masse du boîtier mécanique sous l'effet de vibrations ou de variations thermiques. Investigation point par point, identification du coupable (souvent une boîte de dérivation en faux-plafond ou un fil de descente luminaire avec gaine défaite).

4. Maintenance annuelle préventive borne en parking entreprise

Pour une flotte de bornes installées il y a 2 à 5 ans en parking d'entreprise (Schneider EVlink Pro, Wallbox Commander, ABB Terra AC), le contrôle annuel inclut un test d'isolement complet à 500 V sur chaque borne. Lecture de référence enregistrée à la pose, comparaison annuelle. Toute borne qui passe sous 50 MΩ déclenche une intervention investigation.

Données terrain typiques : une borne IP54 installée à l'extérieur passe en 3 ans de 200 MΩ (neuf) à 80-150 MΩ (vieillissement normal). Un passage rapide à 5-20 MΩ signale soit une infiltration d'eau dans le boîtier, soit une dégradation du câble d'alimentation en gaine enterrée. Sans suivi annuel au mégohmètre, ces dégradations restent invisibles jusqu'au déclenchement différentiel — souvent en charge maximale, au moment le plus pénalisant.

5. Contrôle d'isolement du harnais HT véhicule électrique

Cas pro spécialisé. Pour intervenir sur un connecteur orange HT véhicule (Tesla pack 400 V, Lucid 900 V), la NF C 18-550 impose une vérification de l'isolement entre le réseau HT et la masse châssis à 1000 V DC, avec un seuil typique de 100 MΩ (le seuil constructeur varie : Tesla recommande 1 MΩ par volt nominal, soit 400 MΩ sur un pack 400 V neuf).

Procédure : véhicule consigné selon procédure constructeur, sectionneur HT ouvert, condensateurs du bus DC déchargés (attendre 5 à 10 minutes après consignation pour laisser la décharge active s'opérer). Mesure à 1000 V entre chaque pôle HT et le châssis. Toute valeur < 100 MΩ contre-indique l'intervention — le pack n'est pas sain et un remplacement complet ou un diagnostic constructeur est requis.

6. Diagnostic d'isolement d'un string photovoltaïque

Les panneaux solaires délivrent du DC sous 400 à 800 V en plein soleil. Un défaut d'isolement entre conducteur DC et masse (rail aluminium des panneaux, structure de toit, cadre châssis) crée une fuite à la terre qui peut déclencher l'onduleur PV et arrêter la production. Le diagnostic au mégohmètre se fait onduleur consigné (la production doit être coupée pour ne pas avoir 600 V à manipuler) entre le bus DC positif et négatif, et entre chacun et la masse.

Lecture attendue sur installation neuve : > 1 GΩ. Sur installation âgée 5-10 ans en bord de mer ou en montagne (chocs thermiques), 100 à 500 MΩ. Lecture < 10 MΩ = recherche du panneau ou du connecteur MC4 défaillant (typiquement infiltration d'humidité dans un connecteur mal serti).

7. Contrôle de la prise de terre TT après installation neuve

Sur un logement individuel en régime TT, la prise de terre du logement doit présenter une résistance < 100 Ω (NF C 15-100 § 542). La mesure se fait avec un mégohmètre disposant de la fonction « mesure de terre » (méthode 62 % avec piquet de référence et piquet auxiliaire, ou méthode 2 piquets simplifiée). Tous les mégohmètres n'offrent pas cette fonction : le Megger MIT420/2 et le Chauvin Arnoux CA6526 oui, le Kyoritsu 3007A non (il faut un Kyoritsu 4105A dédié pour la mesure de terre). À vérifier au moment du choix selon les chantiers visés.

Les 5 critères techniques pour choisir un mégohmètre IRVE

1. Tensions de test disponibles (le plus important)

La règle d'or : multi-tension 250/500/1000 V minimum. Les modèles mono-tension (uniquement 500 V) limitent les usages — utilisables en réception résidentielle mais pas pour le HT véhicule. Les modèles haut de gamme proposent 5 tensions (50/100/250/500/1000 V) avec possibilité de réglage continu de 25 V à 1000 V — utile pour adapter la tension à la classe d'isolation du câblage.

Pour le HT véhicule supérieur à 800 V (Lucid, Porsche Taycan, futurs pack 1000 V), il faut un modèle 2500 V (Megger MIT515) ou 5000 V (Megger MIT525) — c'est de l'équipement atelier spécialisé, hors gamme installateur résidentiel.

2. Plage de mesure et précision

Plage minimum recommandée : 10 kΩ à 10 GΩ. Au-delà de 10 GΩ, on est sur du gigaohmètre laboratoire — superflu pour l'IRVE. La précision typique est de ± 3 à 5 % sur la mesure (largement suffisant pour décider conforme/non conforme par rapport aux seuils 1 MΩ ou 100 MΩ). Les modèles ultra-budget peuvent dériver à ± 10 % — acceptable pour du DIY mais pas pour signer un PV de réception.

3. Mesure de continuité 200 mA

Indispensable pour la vérification du conducteur de protection (PE) en bout de ligne : la NF C 15-100 impose une mesure de continuité du PE sous un courant supérieur à 200 mA pour traverser les éventuels films d'oxydation des contacts. Un multimètre standard mesure la continuité sous 1 à 10 mA — c'est trop faible pour qualifier un PE en bout de course. Le mégohmètre intègre cette fonction et la rend opposable.

4. Catégorie de sécurité CAT III / CAT IV

Pour intervenir en aval d'un tableau divisionnaire : CAT III 600 V suffit. Pour intervenir en tableau de branchement (entre Linky et AGCP) : CAT IV 600 V obligatoire. Tous les mégohmètres pro mentionnés ici sont CAT IV 600 V, certains montent à CAT IV 1000 V pour les usages industriels.

5. Fonctions avancées DAR / PI (optionnelles)

DAR (Dielectric Absorption Ratio) et PI (Polarization Index) sont des mesures sur 1 à 10 minutes qui révèlent le vieillissement progressif d'un isolant. Un câble neuf présente un PI > 4 (l'isolement augmente progressivement sous la tension de test). Un câble vieillissant présente un PI < 1,5 (l'isolement reste plat ou baisse). C'est l'outil de la maintenance prédictive sur installation âgée > 10 ans. Les Megger MIT400-2, MIT420/2, MIT515 et CA6526 supportent DAR/PI ; le Kyoritsu 3007A et le Fluke 1577 non — c'est l'un des arbitrages de l'achat.

Notre top 6 des mégohmètres IRVE 2026

Six modèles couvrant l'ensemble du marché, du budget DIY à 180 € au standard atelier à 900 €.

Référence métier

Megger · Pro IRVE

Megger MIT420/2

Testeur d'isolement 250 / 500 / 1000 V DC, mesure jusqu'à 200 GΩ, continuité 200 mA, mesure de tension AC/DC, fonctions DAR/PI, mémoire interne 100 résultats, étanchéité IP54, CAT IV 600 V.

Environ 700–900 €

Le standard atelier mondial pour la réception NF C 15-100 § 771 et le contrôle HT véhicule NF C 18-550. Robustesse 4 ans de garantie, SAV Megger France.

Voir sur Amazon

Megger · Entrée pro

Megger MIT400-2

Testeur d'isolement 250 / 500 / 1000 V DC, mesure jusqu'à 1 GΩ, continuité 200 mA, mesure de tension AC, fonctions DAR/PI, mémoire interne 25 résultats, CAT IV 600 V.

Environ 450–550 €

La version simplifiée du MIT420/2 sans IP54 ni mémoire étendue, mais conserve l'essentiel pour installateur résidentiel. Bon ticket d'entrée Megger.

Voir sur Amazon

Chauvin Arnoux · Pro FR

Chauvin Arnoux CA6526

5 tensions de test 50 / 100 / 250 / 500 / 1000 V DC, mesure jusqu'à 100 GΩ, mesure de continuité, AC/DC, DAR/PI, double affichage analogique + digital. Fabrication France.

Environ 550–750 €

L'alternative française au MIT420/2. Avantage SAV Paris/Lyon réactif et accessoires disponibles en France. Choix patriotique défendable techniquement.

Voir sur Amazon

Kyoritsu · Budget pro

Kyoritsu 3007A

Testeur d'isolement 1000 V DC, mesure jusqu'à 4 GΩ, mesure de continuité, mesure de tension AC/DC, CAT III 600 V. Sans DAR/PI, sans mémoire, sans mesure de terre.

Environ 280–340 €

La porte d'entrée pro à moins de 350 €. Robuste, simple, sans fioriture. Suffisant pour réception wallbox mono résidentielle. Pas adapté HT véhicule.

Voir sur Amazon

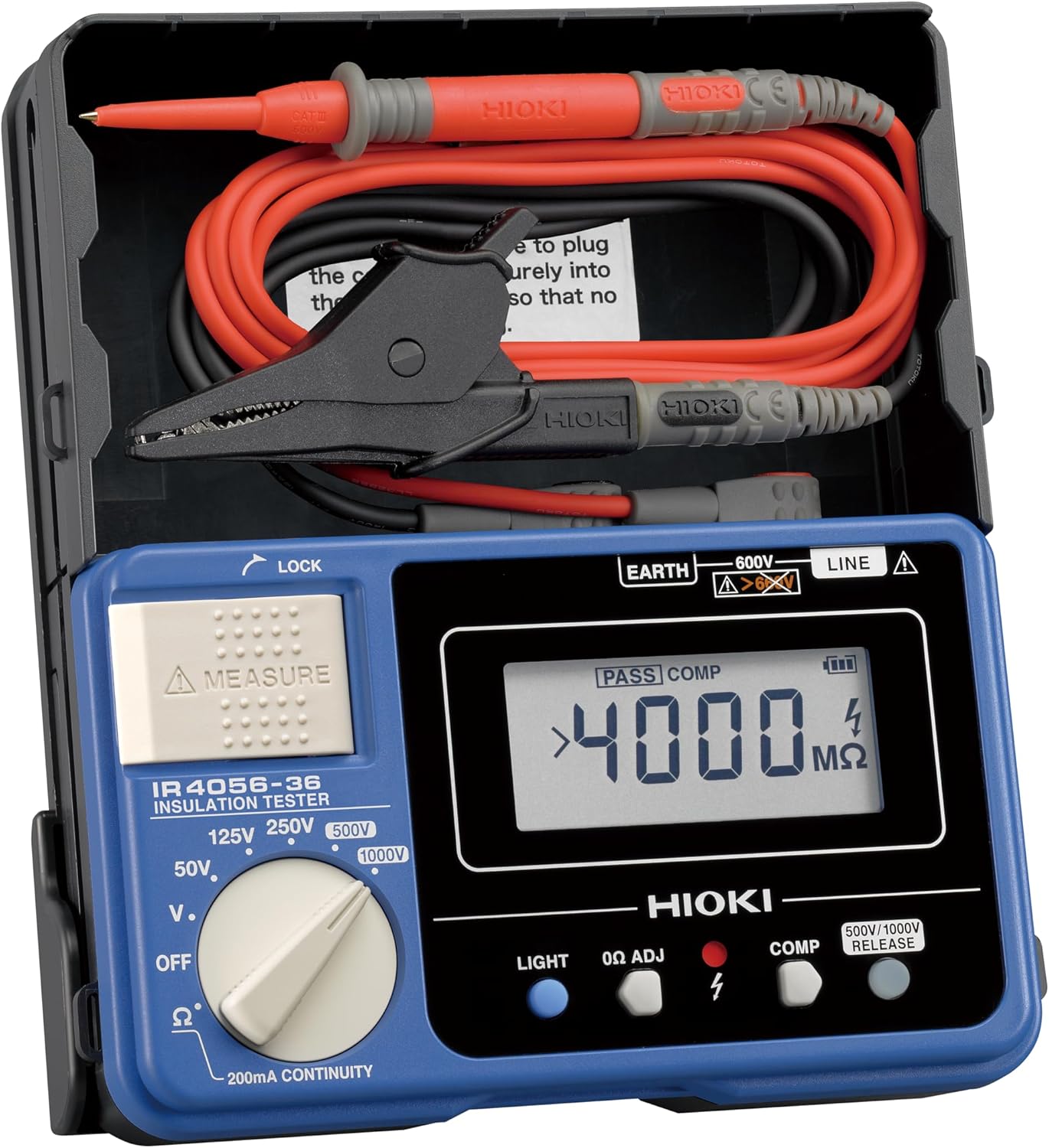

Hioki · Haut de gamme

Hioki IR4056

5 tensions 50 / 125 / 250 / 500 / 1000 V DC, mesure jusqu'à 4000 MΩ, mesure de tension AC/DC, comparateur PASS/FAIL programmable, fonction test en charge, CAT IV 600 V.

Environ 650–800 €

L'alternative haut de gamme japonaise au MIT420/2. Fonction PASS/FAIL pratique pour réception en série sur flotte. Lecture rapide, écran lumineux, robustesse réputée.

Voir sur Amazon

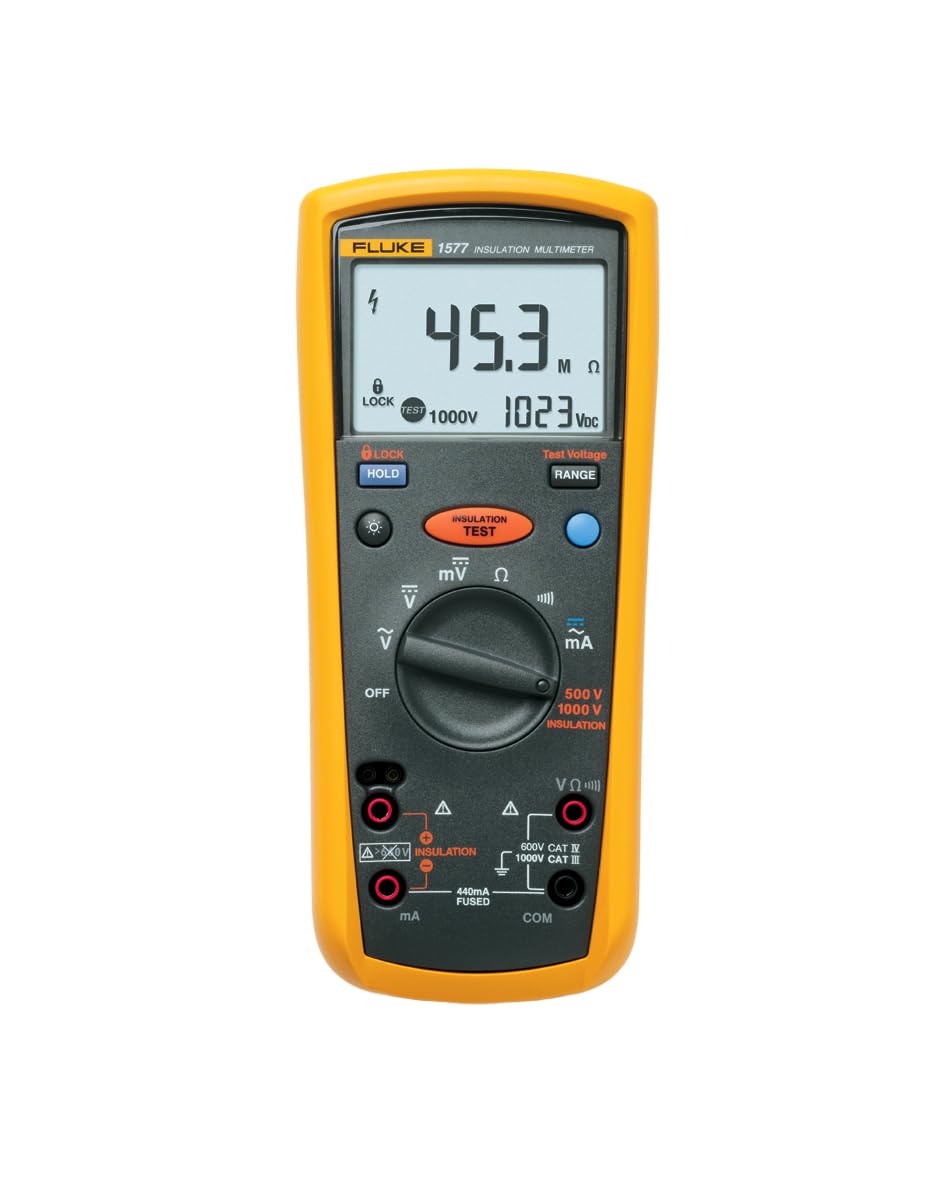

Fluke · Combo 2-en-1

Fluke 1577

Multimètre numérique + testeur d'isolement 250 / 500 / 1000 V combinés. Mesure jusqu'à 600 MΩ, multimètre TRMS standard avec V/A/Ω/Hz, CAT III 1000 V / CAT IV 600 V.

Environ 350–450 €

Solution combo intelligente pour qui ne veut emporter qu'un seul instrument. Compromis : moins de plage de mesure isolement (600 MΩ max) qu'un mégohmètre dédié, mais multimètre Fluke réputé en bonus.

Voir sur Amazon

Tableau récapitulatif : lequel choisir selon votre profil ?

Notre verdict par profil

Si vous êtes installateur IRVE certifié à temps plein et que vous signez régulièrement des PV de réception : Megger MIT420/2. Plage de mesure étendue, IP54, mémoire 100 résultats — il porte la trace de toutes vos réceptions et tient 10-15 ans en usage régulier. C'est le mégohmètre que nous utilisons quotidiennement chez InterElec.

Si vous démarrez une activité IRVE ou si votre volume de réception reste modéré (1 à 3 bornes/semaine) : Megger MIT400-2 ou Kyoritsu 3007A. Le MIT400-2 (450-550 €) garde la signature Megger sans le prix du flagship ; le Kyoritsu 3007A (280-340 €) descend encore plus bas mais perd DAR/PI et l'étanchéité.

Si vous voulez privilégier une marque française avec SAV local : Chauvin Arnoux CA6526. Équivalent technique au MIT420/2, fabrication France, SAV Paris/Lyon. Choix patriotique défendable, surtout si vous avez déjà du Chauvin Arnoux ailleurs dans votre boîte (pince F407, multimètre MX24B) — vous restez dans un seul écosystème accessoire.

Si vous gérez une flotte avec contrôle annuel sériel (15+ bornes à tester chaque année) : Hioki IR4056 et sa fonction PASS/FAIL programmable. Vous définissez le seuil (par exemple « 100 MΩ minimum à 500 V »), l'appareil verdit ou rougit, vous passez à la borne suivante en 30 secondes au lieu de 2 minutes. Gain de temps significatif sur les flottes.

Si vous voulez minimiser le poids dans la boîte à outils et que votre activité reste 80 % multimètre + 20 % isolement : Fluke 1577. Combo 2-en-1 qui remplace un Fluke 117 + un mégohmètre d'entrée de gamme par un seul instrument. Compromis : plage isolement limitée à 600 MΩ (pas un problème pour la majorité des cas IRVE résidentiel).

Procédure de mesure pas à pas pour la réception NF C 15-100 § 771

Au-delà du choix du matériel, c'est la procédure qui fait la qualité du PV. Voici la méthode que nous appliquons systématiquement chez InterElec.

Préparation

1. Consignation du circuit : disjoncteur dédié wallbox ouvert et condamné. Vérification d'absence de tension au multimètre côté borne (phase/N, phase/PE).
2. Déconnexion de la wallbox : déposer les fils dans le bornier d'arrivée de la wallbox (sinon on mesure l'isolement de l'électronique de la wallbox, pas du câble).
3. Préparation du mégohmètre : batteries vérifiées (alerte typique sur écran si tension batterie < 7 V sur Megger), sélection de la tension de test (500 V par défaut pour résidentiel, 1000 V pour triphasé exigeant).
4. Cordons de test connectés : généralement deux cordons rouge/noir avec pinces crocodile ou pointes de touche. Pour mégohmètre Megger, le bouton de test est sur le boîtier ; sur Chauvin Arnoux, il est sur la sonde elle-même (différence ergonomique notable).

Séquence de mesure (monophasé)

1. Mesure Phase / PE : pince rouge sur Phase, pince noire sur PE. Appui maintenu sur le bouton de test, attendre 5 à 10 secondes pour stabilisation. Lecture en MΩ ou GΩ. Noter dans le PV.
2. Mesure Neutre / PE : pince rouge sur Neutre, pince noire sur PE. Idem. Noter dans le PV.
3. Mesure Phase / Neutre : pince rouge sur Phase, pince noire sur Neutre. Idem. Noter dans le PV.
4. Décharge automatique : à relâcher du bouton, le mégohmètre décharge le câble (cas du câble capacitif sur grande longueur — sans décharge, la tension stockée peut atteindre plusieurs centaines de volts pendant 30 secondes).

Séquence de mesure (triphasé)

Idem mais multiplié par 3 phases : L1/PE, L2/PE, L3/PE, N/PE, L1/L2, L2/L3, L1/L3, L1/N, L2/N, L3/N. Au total 10 mesures pour une wallbox triphasée — comptez 5 à 10 minutes pour la séquence complète, hors préparation.

Critères d'acceptation

• NF C 15-100 § 771 (wallbox résidentielle) : seuil 1 MΩ minimum, mesure à 500 V minimum. En pratique sur installation neuve correctement réalisée, on lit 50 à 500 MΩ — bien au-dessus du seuil.
• Lecture entre 1 et 10 MΩ : installation à la limite — chercher la cause avant de signer (humidité résiduelle sur bornier, isolant blessé, oxydation contact).
• Lecture < 1 MΩ : non-conforme, intervention obligatoire avant mise en service.

5 erreurs fréquentes en mesure d'isolement

1. Mesurer avec le circuit alimenté. Le mégohmètre injecte 500 ou 1000 V DC — sur un circuit alimenté en 230 V AC, c'est l'explosion garantie de l'appareil. Vérifiez SYSTÉMATIQUEMENT l'absence de tension au multimètre avant de connecter le mégohmètre.
2. Oublier la décharge après la mesure. Un câble de 10 m parcouru sous 1000 V garde plusieurs centaines de volts capacitivement stockés. Touchez les cordons avant relâchement et c'est la décharge dans les doigts. Tous les mégohmètres modernes déchargent automatiquement — encore faut-il attendre que le voyant « DECHARGE » s'éteigne avant de déconnecter.
3. Mesurer sans déconnecter la wallbox. Vous mesurez alors la wallbox elle-même (qui contient un filtre EMI à 10-50 MΩ en montage normal) et pas le câble. Lecture systématiquement basse, faux diagnostic.
4. Utiliser un mégohmètre 250 V seul sur une installation 230/400 V. Vous sous-sollicitez l'isolant, vous loupez les défauts qui n'apparaissent qu'à 400-600 V réels. Test minimum 500 V, idéal 1000 V.
5. Confondre une lecture en GΩ avec une lecture en MΩ. Sur un écran à 3 chiffres, « 1.5 » peut signifier 1,5 MΩ (défaut critique) ou 1,5 GΩ (installation parfaite). Vérifiez l'unité affichée avant d'inscrire dans le PV — c'est l'erreur classique de l'apprenti.

FAQ — 10 questions fréquentes sur le mégohmètre IRVE

Conclusion : un outil ponctuel mais structurant

Le mégohmètre n'est pas l'outil quotidien de l'électricien — on ne le sort que 1 à 5 fois par semaine en activité IRVE. Mais c'est l'outil qui valide juridiquement chaque installation que vous signez, qui révèle les défauts latents avant qu'ils ne deviennent panne, et qui ouvre l'accès aux interventions HT véhicule sous habilitation NF C 18-550. Ce n'est pas un outil de prestige — c'est un outil d'autorité métier.

Notre recommandation finale dépend du profil :

• Installateur IRVE pro à temps plein : Megger MIT420/2 (700-900 €), l'investissement structurant qui tient 10-15 ans.
• Démarrage activité IRVE : Megger MIT400-2 (450-550 €) ou Kyoritsu 3007A (280-340 €) selon budget.
• Activité hybride multimètre + isolement occasionnel : Fluke 1577 (350-450 €), combo 2-en-1.
• Préférence française : Chauvin Arnoux CA6526 (550-750 €), équivalent technique au MIT420/2.

Pour situer le mégohmètre dans l'écosystème complet de l'outillage IRVE, consultez notre guide panorama outillage installateur IRVE. Pour les outils complémentaires : comparatif pince ampèremétrique, kit diagnostic véhicule électrique, choisir un électricien pour installer une borne.

Et si vous préférez confier vos interventions IRVE à des techniciens déjà équipés et certifiés : demandez un devis ou contactez l'équipe InterElec — nous intervenons en résidentiel, copropriété et flotte d'entreprise.
