En résumé : 6 familles d'outils, 4 profils, 4 budgets
De 200 € (DIY) à 15 000 € (atelier spécialisé VE)- 6 familles d'outillage structurent le métier d'installateur IRVE : multimètre TRMS CAT IV, mégohmètre 1000 V, pince ampèremétrique AC/DC, testeur borne Type 2, caméra thermique, EPI haute tension (gants classe 0, tapis 1000 V, VAT NF C 18-550).
- L'outillage VE/IRVE n'est pas l'outillage électricien classique : CAT IV obligatoire (pas CAT III), mesure DC obligatoire (le défaut DC à la masse est invisible aux différentiels classiques), mégohmètre 1000 V pour la réception de borne (NF C 15-100 § 771), EPI classe 0 pour intervenir sur connecteur orange HT véhicule.
- Références marché : Fluke 87V (multimètre CAT IV), Megger MIT420/2 (mégohmètre 1000 V), Fluke 376 FC (pince TRMS AC/DC iFlex), Megger EVCA210 (testeur borne Type 2), FLIR C5 (caméra thermique poche), gants classe 0 EN 60903 + tapis 1000 V + VAT homologué NF C 18-550.
- Budget par profil : 200-500 € pour le propriétaire VE averti, 2 000-3 500 € pour le mécanicien indépendant ouvrant une activité VE, 3 000-5 000 € pour l'installateur IRVE certifié, 8 000-15 000 € pour l'atelier spécialisé VE/hybride avec valise constructeur.
- Habilitations associées : B1V/B2V pour l'électricité du bâtiment (NF C 18-510), B2VL/BCL/B2L pour l'intervention véhicule électrique (NF C 18-550). L'outillage seul ne suffit pas — formation, recyclage tous les 3 ans, EPI vérifié à chaque emploi.
Poser une wallbox 7,4 kW, réceptionner une borne 22 kW triphasée en copropriété, diagnostiquer une recharge qui plafonne à 16 A au lieu de 32 A, dépanner un défaut différentiel intermittent sur une installation photovoltaïque qui pilote un véhicule électrique : ces interventions partagent une caractéristique invisible au profane — elles exigent un outillage spécifique, dont la moitié n'existait pas dans la boîte à outils de l'électricien des années 2000. Pas un outillage « plus cher », un outillage structurellement différent : catégorie de sécurité plus élevée, mesure du courant continu obligatoire, vérification d'isolement à 1 000 V, équipements de protection individuelle homologués pour la haute tension véhicule.
Ce guide-panorama décrit les 6 familles d'outillage que nos techniciens IRVE utilisent au quotidien chez InterElec, du Fluke 87V dans la boîte de chaque tableautier au testeur Megger EVCA210 que nous embarquons en réception de borne. Pour chaque famille, vous trouvez une référence métier, des alternatives d'entrée de gamme, un workflow concret d'utilisation, et un renvoi vers nos guides d'achat spécialisés. Le but : que vous puissiez calibrer votre investissement en fonction de votre profil — propriétaire VE qui veut suivre sa wallbox, mécanicien indépendant qui ouvre une activité VE, installateur IRVE qui pose des bornes à temps plein, ou atelier spécialisé VE/hybride.
Si votre angle est plutôt celui du diagnostic véhicule (lecture OBD-II, scanner Autel, valise constructeur Tesla/BMW), consultez en complément notre guide d'achat kit diagnostic véhicule électrique, qui couvre les 4 niveaux d'équipement côté atelier auto.
Pourquoi l'outillage VE/IRVE n'est pas l'outillage électricien classique
Un électricien généraliste équipé d'un multimètre Chauvin Arnoux à 60 €, d'une pince Klein 200 A et d'un mètre laser peut poser des prises, refaire un tableau divisionnaire, dépanner un chauffe-eau ou un circuit éclairage sans manquer un seul outil. Pourtant ce même électricien, devant une wallbox 22 kW à raccorder en triphasé sur compteur Linky tri 36 kVA, est techniquement sous-équipé. Cinq raisons concrètes expliquent pourquoi.
1. Le défaut DC à la masse est invisible aux différentiels classiques
Un véhicule électrique en charge AC convertit le courant alternatif du réseau en courant continu pour alimenter sa batterie via son chargeur embarqué (OBC). En cas de défaut interne de cet OBC, un courant DC peut remonter vers la masse via la wallbox et le tableau électrique. Les différentiels classiques type AC ou type A — ceux qu'on trouve dans 95 % des tableaux résidentiels français — sont aveugles à un courant continu supérieur à 6 mA. Pire, ce courant DC peut désensibiliser le différentiel et l'empêcher de détecter une fuite AC simultanée. La norme NF C 15-100 et l'UTE C 15-722 imposent donc soit un différentiel type B (180 à 450 € matériel) en amont de la wallbox, soit un RDC-DD type B intégré à la wallbox (modèles certifiés IEC 62752 ou IEC 62955).
Conséquence pratique pour l'outillage : on ne peut plus se contenter d'une pince AC seule. Il faut une pince ampèremétrique TRMS AC/DC (Fluke 376 FC, Fluke 323 en limite, UNI-T UT210E en budget) pour mesurer et valider l'absence de courant DC résiduel après pose. Un multimètre classique sans fonction DC sur la fonction pince ne voit pas le défaut — il dira que tout va bien alors que la protection est invisiblement dégradée.
2. La réception d'une borne exige un mégohmètre 1000 V, pas un testeur de continuité
La norme NF C 15-100 § 771 (recharge des véhicules électriques) impose un test d'isolement sous 500 V minimum sur le circuit dédié wallbox, avec un seuil d'acceptation de 1 MΩ (typiquement on mesure 50 à 500 MΩ sur une installation neuve correctement réalisée). Pour intervenir côté véhicule sur le harnais HT orange, c'est encore plus exigeant : NF C 18-550 impose un mégohmètre 1000 V avec seuil 100 MΩ pour valider l'isolement entre la chaîne haute tension et le châssis avant intervention.
Un multimètre standard mesure la résistance sous 9 V de tension de test — c'est inutile pour valider l'isolement d'un câble polyéthylène réticulé soumis à 230 ou 400 V. La mesure d'isolement impose un mégohmètre dédié (Megger MIT420/2, Chauvin Arnoux CA6526, Kyoritsu 3007) qui applique 250, 500 ou 1 000 V DC entre les conducteurs et lit la résistance résultante en mégaohms ou gigaohms. C'est un outil que l'électricien généraliste n'a presque jamais — et qui devient obligatoire dès qu'on signe un rapport de conformité IRVE.
3. La consignation NF C 18-550 exige un VAT homologué véhicule, pas un multimètre
Avant toute intervention sur un connecteur orange HT véhicule (démontage module batterie, accès au chargeur embarqué, remplacement contacteur HV), la procédure de consignation NF C 18-550 impose 4 étapes : séparation de l'alimentation, condamnation, identification, vérification d'absence de tension (VAT). La VAT doit être réalisée avec un appareil spécifiquement homologué pour la haute tension véhicule (CATU CL-110, Chauvin Arnoux C.A 760, équivalents), pas un multimètre Fluke standard. Raison : l'appareil VAT contient un test de bon fonctionnement intégré (auto-test avant et après mesure) qui valide qu'il n'est pas tombé en panne entre l'utilisation et la mesure, point critique de sécurité.
À cela s'ajoutent les EPI obligatoires de classe 0 (gants 1 000 V EN 60903, sur-gants cuir, tapis isolant EN 61111, écran facial anti-arc EN 166, casque isolant EN 397). Un intervenant sans cet équipement engage sa responsabilité civile et pénale en cas d'accident — et son assurance pro refusera la couverture.
4. L'équilibrage triphasé wallbox exige une pince TRMS, pas une lecture de wattmètre
En triphasé 36 kVA, la pose d'une wallbox 22 kW déplace 32 A par phase pendant 1 à 3 heures par charge. Mal équilibrée (toute la cuisine + le ballon sur L1, la wallbox sur L2, presque rien sur L3), l'installation fait disjoncter le branchement Linky tri à seuils thermiques, même si la conso totale reste dans les limites contractuelles. Le diagnostic d'équilibrage impose de mesurer le courant de chaque phase d'arrivée en charge réelle — typiquement un soir d'hiver vers 19 h, quand le chauffage, la wallbox et la cuisine tournent en simultané.
Une pince ampèremétrique TRMS de qualité (Fluke 323, Fluke 376 FC, Chauvin Arnoux F407) prend la mesure en 30 secondes, sans coupure, sans démontage. Un wattmètre rail DIN tri (Eastron SDM630, Shelly Pro 3EM) donne la même information en suivi permanent — c'est complémentaire, pas substitut. Voir notre comparatif pince ampèremétrique pour les 6 modèles testés.
5. Le diagnostic d'un défaut intermittent borne exige plusieurs outils en cascade
Cas typique : une wallbox 7,4 kW qui charge correctement la moitié du temps, et qui plafonne à 16 A l'autre moitié sans erreur affichée. Aucun outil seul ne tranche. Le diagnostic réel mobilise au moins 4 outils complémentaires :
- La pince TRMS AC/DC pour mesurer le courant réel par phase pendant 30 minutes de charge et identifier le moment du derating.
- Le multimètre CAT IV pour valider la tension et la polarité au connecteur Type 2 (PE, CP, PP, N, L1/L2/L3).
- Le testeur borne Type 2 (Megger EVCA210, Phoenix EV-Tester) pour simuler un véhicule et tester la séquence PWM, le RCD intégré, la temporisation de coupure.
- La caméra thermique (FLIR C5, Bosch GTC400C) pour visualiser un éventuel point chaud sur le contacteur de wallbox, le bornier triphasé du tableau ou le connecteur Type 2 lui-même.
Sans ces 4 outils, le diagnostic devient empirique (changer la wallbox, espérer que ça marche). Avec, on identifie en 30 minutes la cause réelle — défaut PEN, contacteur fatigué, derating thermique du connecteur, communication PWM dégradée.
Les 6 familles d'outillage de l'électricien VE/IRVE
Au-delà du discours, voici les 6 catégories d'outils qui structurent le métier en 2026. Pour chaque famille : la fonction, le workflow IRVE associé, la référence métier, et le renvoi vers le comparatif détaillé.
Famille 1 — Multimètre numérique TRMS CAT IV
C'est le couteau suisse de l'électricien. Mesure de la tension AC/DC, de la résistance, de la continuité, de la fréquence, parfois de la capacité ou de la température. Pour intervenir dans un tableau de branchement (entre Linky et disjoncteur AGCP), la catégorie de sécurité CAT IV 600 V est obligatoire — un appareil CAT III peut exploser en arc électrique si un défaut survient pendant la mesure. La fonction TRMS (True Root Mean Square) est elle aussi indispensable en 2026 : la plupart des charges modernes (LED, onduleurs PV, chargeurs VE) ne sont pas des sinus purs et un multimètre non-TRMS donne des lectures fausses de 15 à 40 %.
Workflow IRVE typique : vérification de l'arrivée Linky avant raccordement wallbox (présence du neutre, équilibrage tri), contrôle de polarité phase/neutre/terre avant mise sous tension, validation de la tension entre phases en triphasé (380-410 V attendu, déséquilibre < 3 %), mesure de continuité du conducteur de protection du circuit dédié (< 2 Ω attendu).
Référence métier
Fluke 87V
Multimètre numérique True RMS, CAT III 1000 V / CAT IV 600 V, mesure de fréquence et capacité, sélection courant DC sur fonction A. L'étalon mondial de l'électricien intervenant en tableau de branchement et sur installation VE/IRVE.
Environ 400–500 €
Voir sur Amazon
Fluke 117
Multimètre TRMS, CAT III 600 V, détection de tension sans contact (VoltAlert), mode LoZ qui élimine les tensions fantômes. Le format compact préféré des installateurs domestiques.
Environ 220–280 €
Voir sur Amazon
UNI-T UT139C
Multimètre TRMS CAT III 600 V avec NCV, test diode et capacité. Pour le propriétaire VE qui veut suivre sa wallbox sans investir dans un Fluke. Précision honnête, écran retroéclairé.
Environ 45–70 €
Voir sur AmazonComparatif complet à venir dans notre guide dédié : meilleur multimètre TRMS électricien, qui détaille les 6 modèles incontournables du marché (Fluke 87V, Fluke 117, Fluke 179, Klein MM700, Brymen BM525s, Chauvin Arnoux MX24B) et les 3 erreurs fréquentes (sous-catégorisation, non-TRMS, choix d'un appareil sans NCV).
Famille 2 — Mégohmètre / testeur d'isolement
Le mégohmètre applique une tension continue de test élevée (250, 500, 1 000 V DC selon le calibre) entre deux conducteurs et mesure la résistance d'isolement en mégaohms ou gigaohms. C'est l'instrument qui valide qu'un câble polyéthylène réticulé n'a pas subi de dégradation thermique ou mécanique invisible à l'œil, et qu'une borne de recharge ne présentera pas de fuite à la masse en condition réelle d'usage.
Workflow IRVE typique : réception d'installation borne neuve avec rapport d'isolement à 500 V (NF C 15-100 § 771, seuil 1 MΩ), diagnostic d'un défaut différentiel persistant qui ne se manifeste pas sur multimètre standard, vérification annuelle de borne en maintenance préventive, contrôle d'isolement du harnais HT orange véhicule à 1 000 V (NF C 18-550, seuil 100 MΩ) avant intervention sous capot.
Référence métier

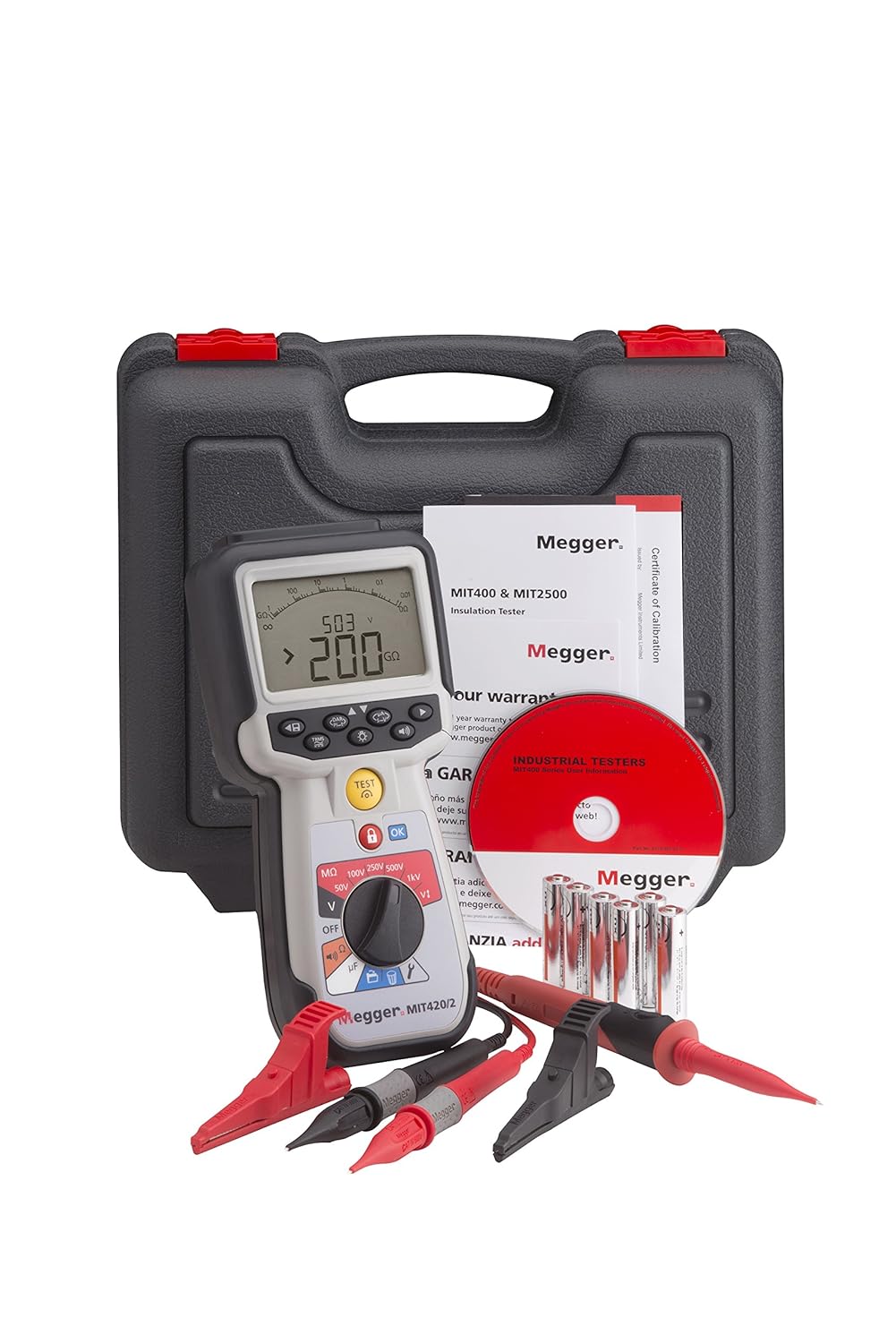

Megger MIT420/2
Testeur d'isolement 250 / 500 / 1 000 V DC, mesure de continuité 200 mA, mémoire interne 100 résultats, étanche IP54. Le standard atelier VE pour réception de borne et contrôle d'isolement HT véhicule.
Environ 700–900 €
Voir sur Amazon
Chauvin Arnoux CA6526
Mégohmètre 50 / 100 / 250 / 500 / 1 000 V DC, mesure jusqu'à 100 GΩ, mesure de continuité et de tension AC/DC. Fabriqué en France, SAV réactif, lecture analogique + digitale.
Environ 550–750 €
Voir sur Amazon
Kyoritsu 3007A
Testeur d'isolement 1 000 V japonais, mesure jusqu'à 4 GΩ, fonction continuité. Solide, simple, sans fioriture — la porte d'entrée pro à moins de 350 €.
Environ 280–340 €
Voir sur AmazonComparatif complet à venir dans notre guide dédié : meilleur mégohmètre testeur d'isolement électricien, avec test de 6 modèles (Megger MIT400, MIT420, MIT515, Chauvin CA6526, Kyoritsu 3007A, Hioki IR4056, Fluke 1577) et la procédure terrain de réception d'installation NF C 15-100 § 771.
Famille 3 — Pince ampèremétrique TRMS AC/DC
La pince ampèremétrique mesure le courant sans contact et sans coupure du circuit : on ouvre la mâchoire, on l'enferme autour du conducteur isolé, on lit le courant à l'écran. Pour le VE et le photovoltaïque, la fonction AC/DC est obligatoire (le PV produit du DC, la batterie VE auxiliaire est en DC, le défaut DC vers la masse est en DC). Une pince AC seule est aveugle à la moitié des cas d'usage modernes.
Workflow IRVE typique : vérification de l'intensité réelle d'une wallbox en charge (lecture attendue : 30-32 A en mono 7,4 kW, 32 A par phase en tri 22 kW), équilibrage triphasé d'un tableau résidentiel chargé, recherche d'une fuite courant 30 mA via la méthode phase+neutre dans la même mâchoire, diagnostic d'un string photovoltaïque dégradé en mesure DC.
Référence métier

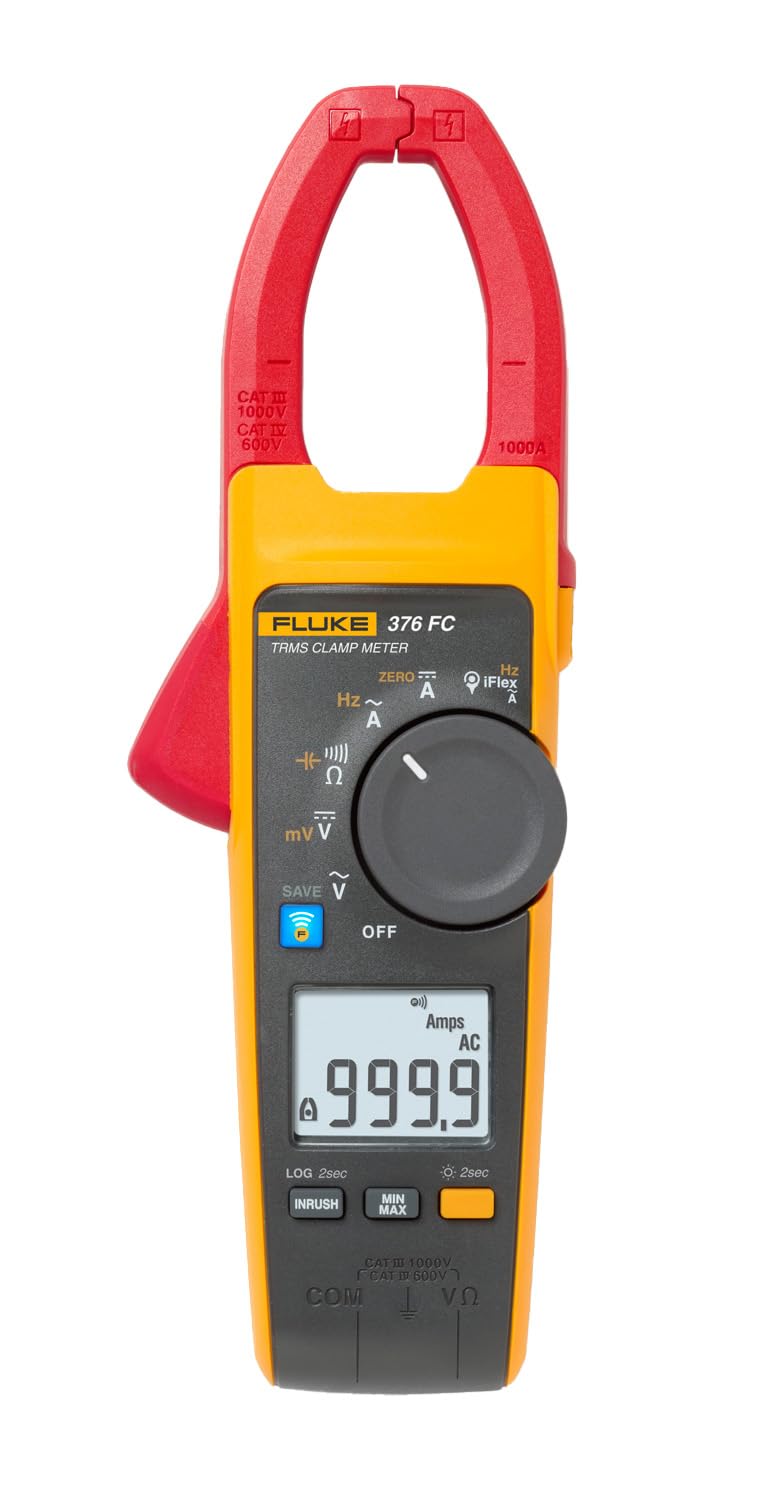

Fluke 376 FC
Pince ampèremétrique True RMS AC/DC 1 000 A, sonde flexible iFlex pour les espaces inaccessibles, connectivité Fluke Connect Bluetooth. La pince de tête de pont pour atelier VE et diagnostic photovoltaïque.
Environ 600–800 €
Voir sur Amazon

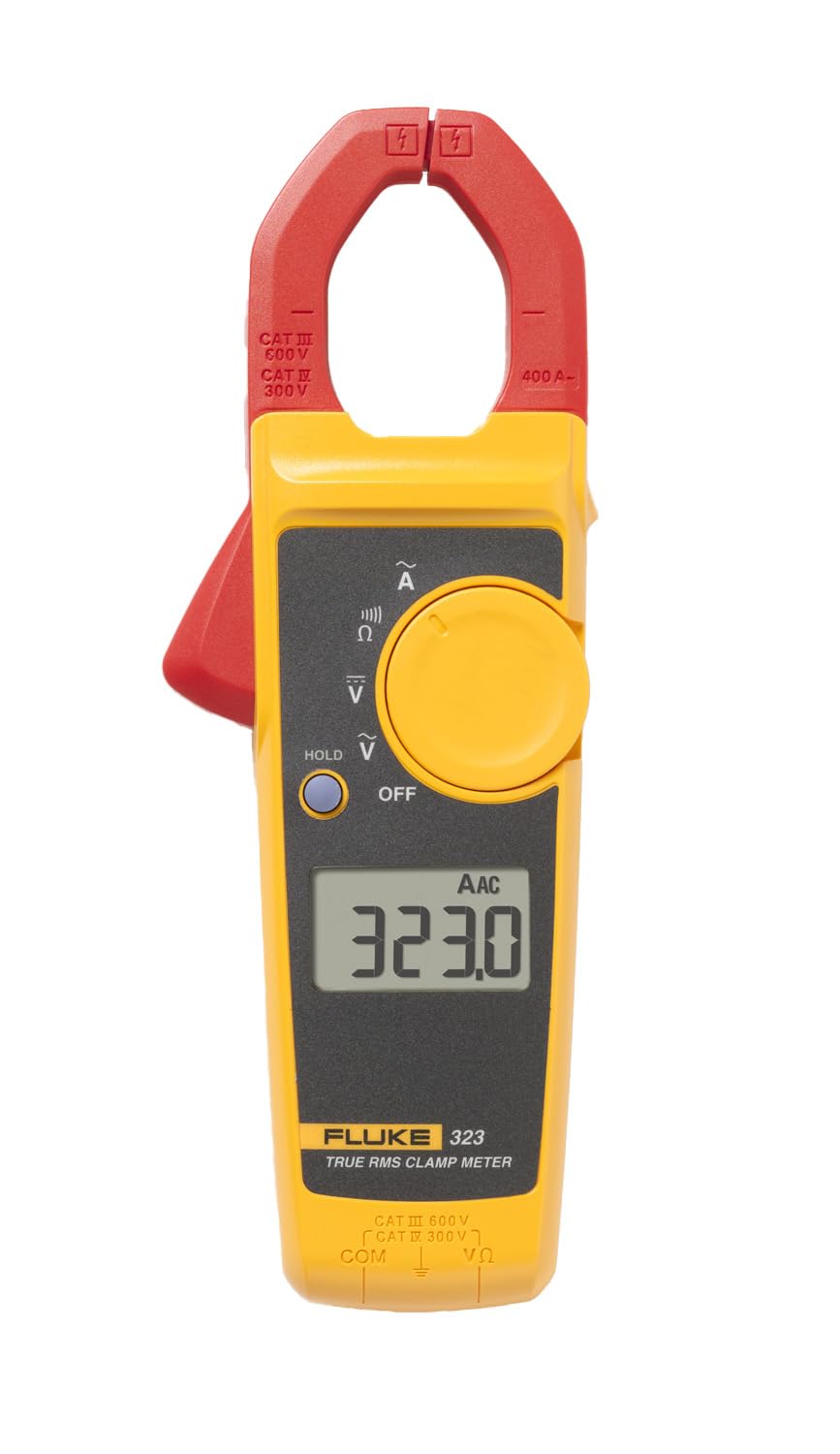

Fluke 323
Pince TRMS 400 A AC (pas de DC sur la mâchoire), CAT III 600 V / CAT IV 300 V. La pince standard de tout électricien généraliste — à compléter par une pince AC/DC pour le VE/PV.
Environ 145–185 €
Voir sur Amazon

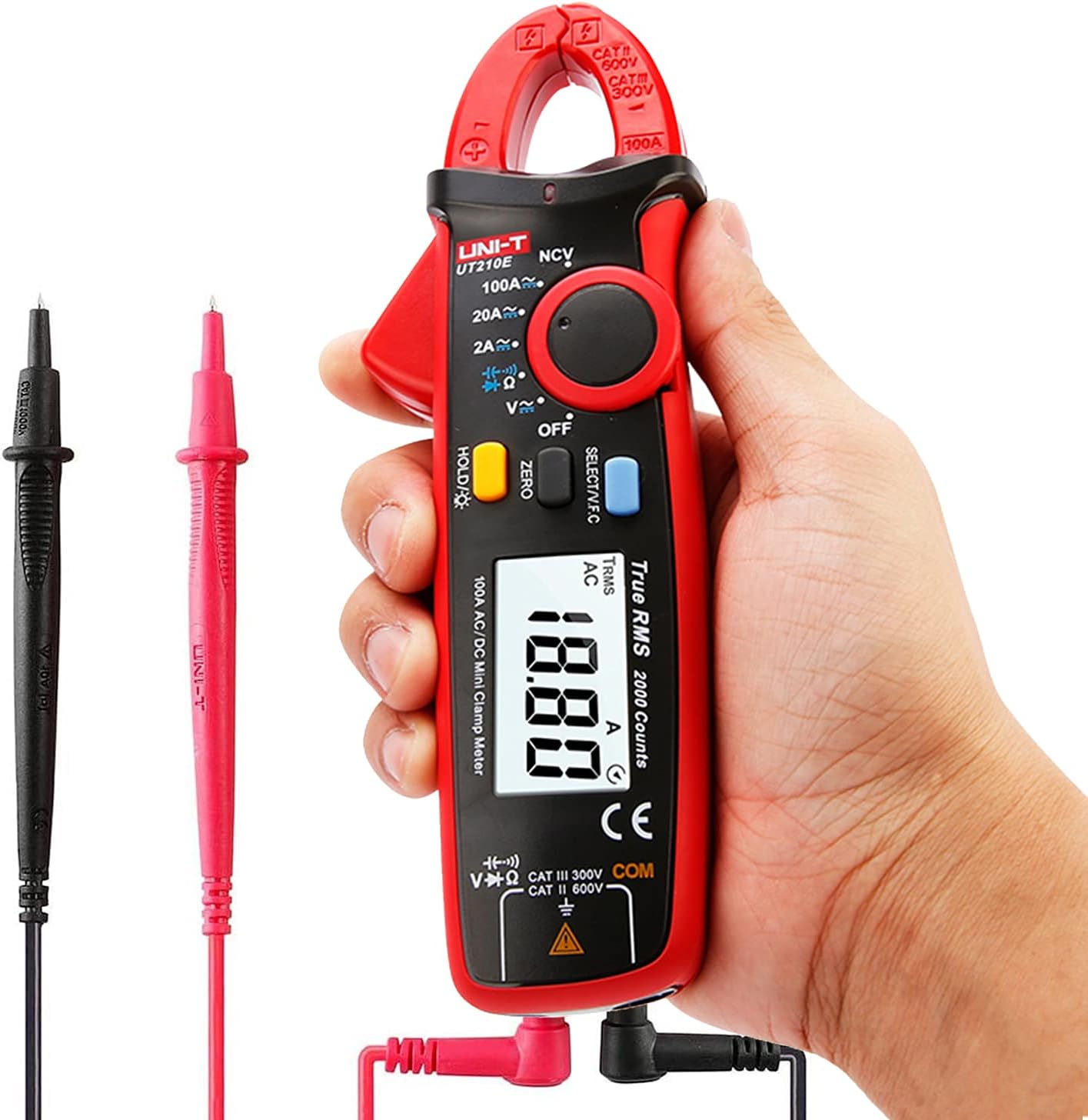

UNI-T UT210E
Pince TRMS AC/DC 100 A, mâchoires fines pratiques en armoire saturée, fonction NCV. Le rapport qualité-prix imbattable pour le DIY averti qui touche au PV ou au VE.
Environ 55–80 €
Voir sur AmazonCette famille est déjà couverte en détail par notre comparatif pince ampèremétrique électricien : 6 modèles testés (Fluke 323, UNI-T UT210E, Klein CL800, Fluke 376 FC, Chauvin Arnoux F407, Aneng SZ301), avec 6 cas d'usage concrets et les calibres adaptés selon installation domestique, tertiaire ou industrielle.
Famille 4 — Testeur borne Type 2 / simulateur EVSE
Outil spécifique IRVE sans équivalent dans la trousse de l'électricien généraliste. Un testeur de borne Type 2 simule un véhicule électrique côté borne et permet de tester l'ensemble de la séquence de charge sans véhicule branché : signal CP (pilot Control), résistance PP (Proximity Pilot), validation du PE, mesure du temps de coupure du RCD intégré, vérification de la séquence d'enclenchement contacteur. Indispensable pour la réception d'installation borne neuve (engage la responsabilité de l'installateur) et pour le diagnostic terrain d'une borne qui ne s'enclenche plus.
Workflow IRVE typique : mise en service d'une wallbox 7,4 ou 22 kW (test des 4 séquences PWM : 6 A, 16 A, 32 A, derating), validation du RCD type B intégré (mesure du courant de déclenchement DC à 6 mA et AC à 30 mA), diagnostic d'une borne qui affiche « erreur » sans message clair, contrôle annuel de borne sur flotte d'entreprise.
Référence métier
Megger EVCA210
Adaptateur de test pour bornes mode 3 Type 2 : simule l'état B et C du protocole IEC 61851-1, génère des défauts CP/PE/PP, force la séquence 6/13/20/32 A pour valider la modulation PWM. À coupler avec un testeur d'installation Megger MFT ou équivalent.
Environ 1 600–2 000 €
Voir sur Amazon
Beha Amprobe EV-520
Testeur compact pour bornes Type 2 mode 3 : autotest des séquences A/B/C, simulation des défauts CP, mesure de tension et de l'état PP. Format poche, autonome, sans calibration externe nécessaire.
Environ 600–850 €
Voir sur Amazon
Adaptateur simulateur Type 2
Petit boîtier passif (résistances PP/CP) qui simule un véhicule branché pour forcer la borne à s'enclencher et fournir du 230/400 V sortie Type 2. Permet de mesurer tension et courant en aval avec multimètre + pince — pas de test PWM avancé.
Environ 80–180 €
Voir sur AmazonComparatif complet à venir dans notre guide dédié : testeur borne recharge Type 2, qui couvre les 5 modèles disponibles en France (Megger EVCA210, Phoenix Contact EV-Tester, Beha Amprobe EV-520, Mennekes Smart-IPC, Chauvin Arnoux C.A 1640), la procédure complète de réception NF C 15-100 § 771 et les adaptateurs DIY pour le particulier qui veut tester sa propre wallbox.
Famille 5 — Caméra thermique
La caméra thermique convertit le rayonnement infrarouge émis par chaque surface en image thermique en temps réel. Pour l'électricien IRVE, elle permet de visualiser des points chauds invisibles à l'œil : vis de bornier desserrée qui chauffe sous charge, contact oxydé sur disjoncteur de wallbox, connecteur Type 2 anormalement chaud, contacteur de wallbox en début de fatigue thermique. C'est l'outil de la maintenance préventive — il révèle les défauts avant qu'ils ne provoquent l'incident.
Workflow IRVE typique : contrôle annuel d'un tableau résidentiel après pose wallbox (cartographie thermique sous charge pour identifier les serrages à reprendre), diagnostic d'un connecteur Type 2 qui chauffe en charge prolongée (cause typique : oxydation des contacts, > 80 °C en surface = remplacement immédiat), maintenance préventive sur flotte de bornes en parking entreprise, contrôle pré-livraison d'un véhicule réparé en atelier (vérification thermique du pack batterie en charge rapide).
Référence métier

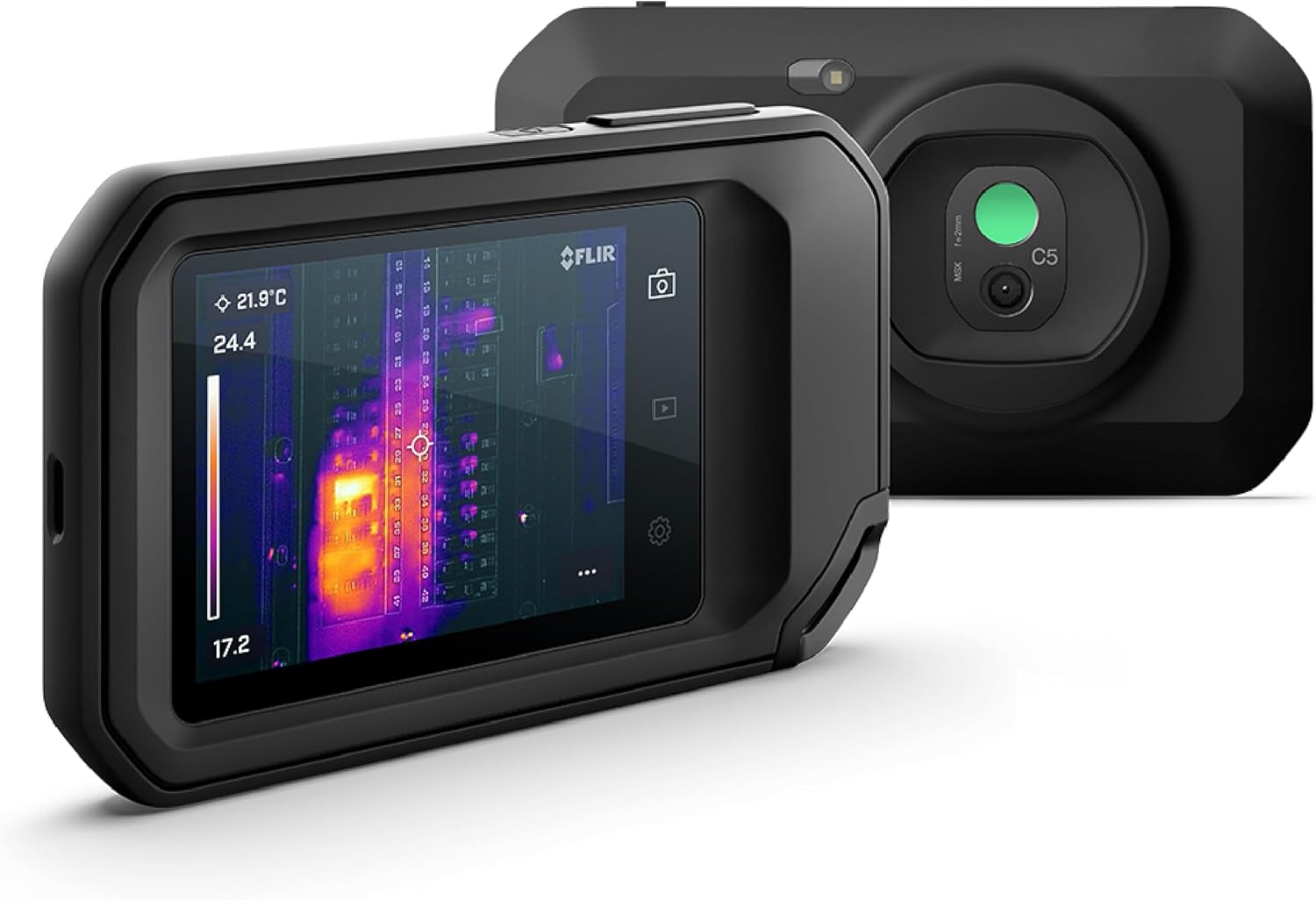

FLIR C5
Caméra thermique poche compacte 160 × 120 px, plage -20 à 400 °C, Wi-Fi + cloud FLIR Ignite, mode MSX qui surimpose le contour visible sur l'image thermique. La plus utilisée par les tableautiers et installateurs IRVE.
Environ 700–900 €
Voir sur Amazon

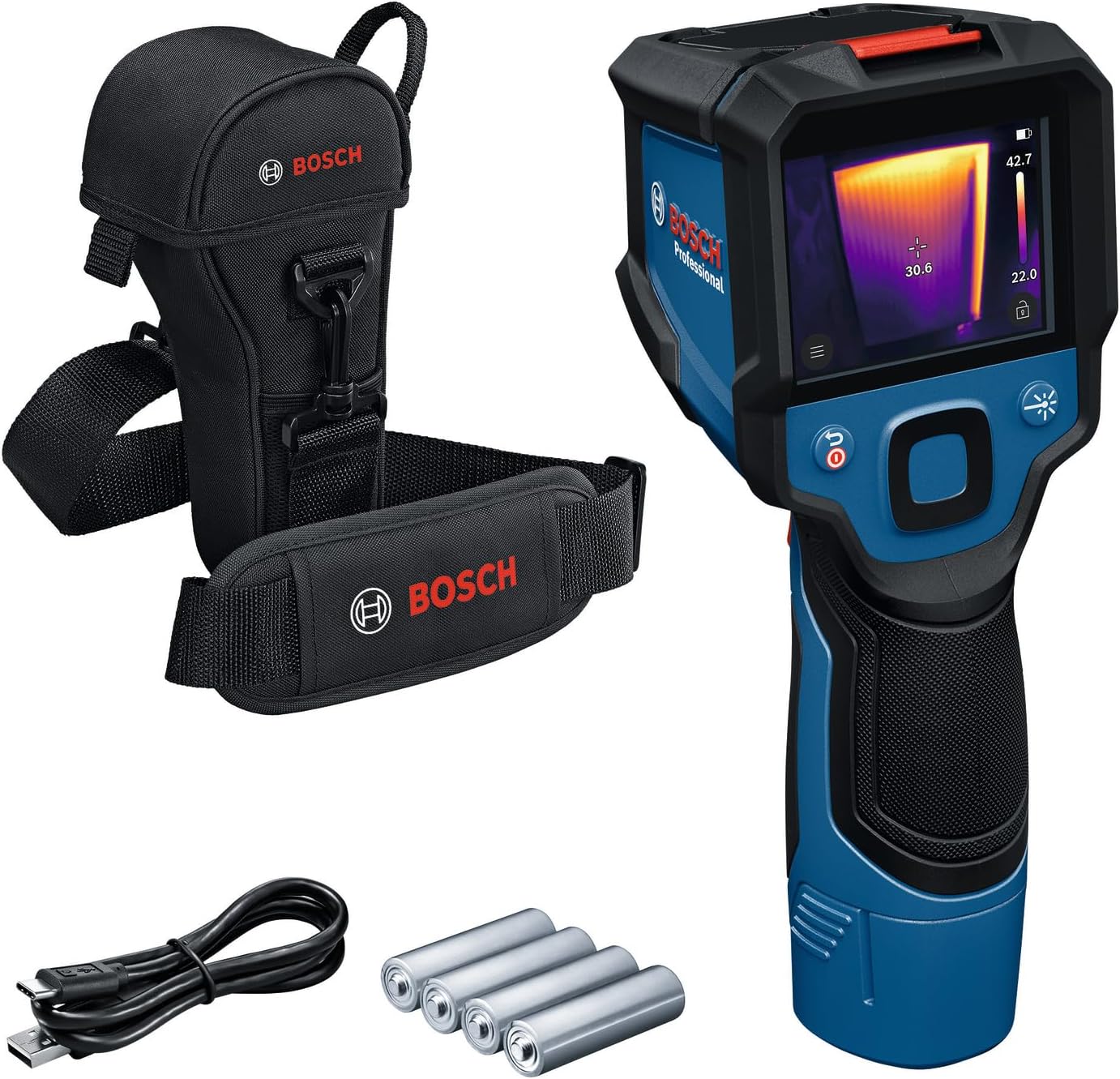

Bosch GTC 400 C
Caméra thermique professionnelle 160 × 120 px, plage -10 à 400 °C, Bluetooth + app Bosch MeasureOn. Format pistolet robuste, autonomie 4 h sur batterie L-Boxx Pro. Choix solide en alternative au FLIR.
Environ 600–800 €
Voir sur Amazon

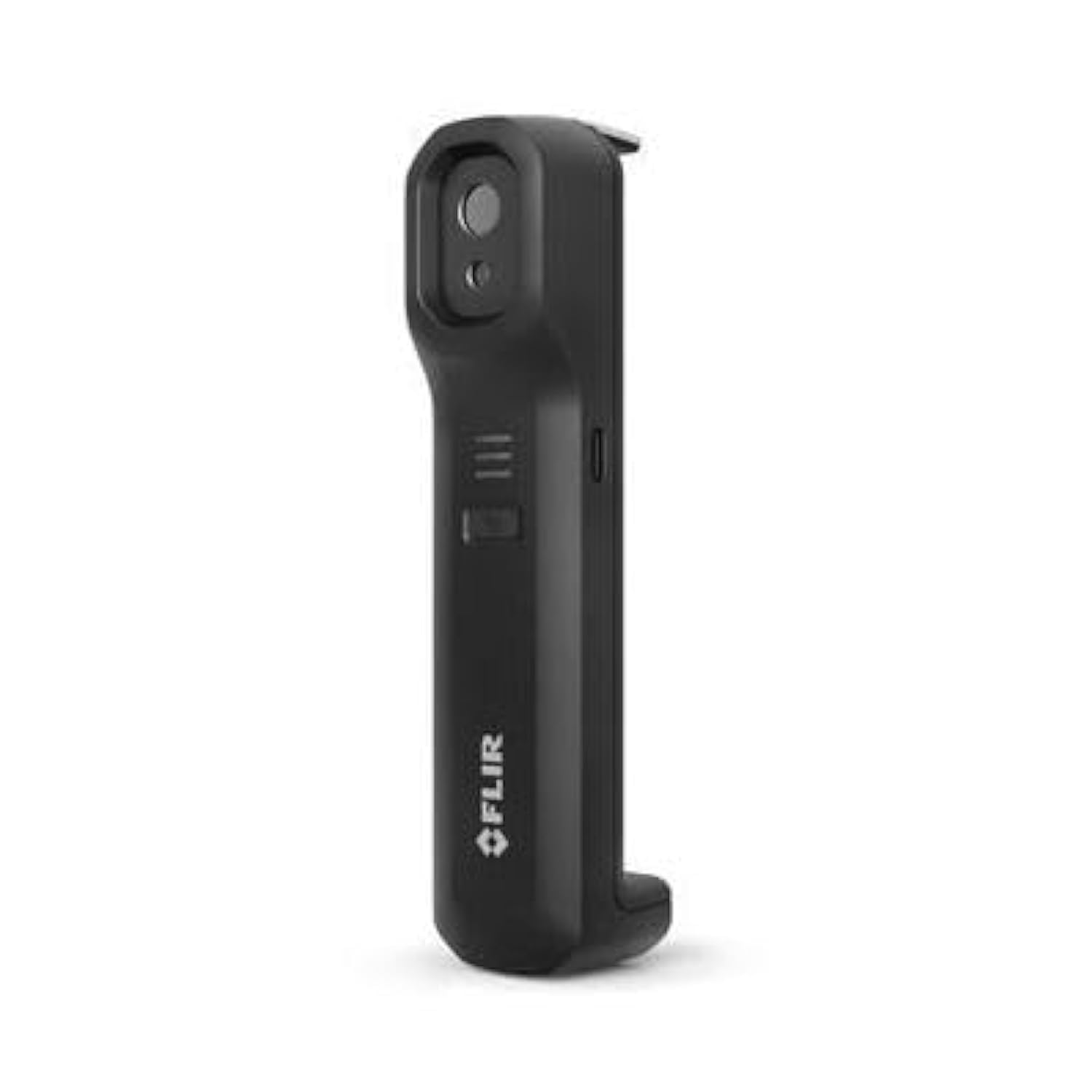

FLIR ONE Edge Pro
Module thermique Wi-Fi se connectant à un smartphone iOS/Android, capteur 160 × 120 px, plage -20 à 400 °C, fonction MSX. Compact et beaucoup moins cher qu'une caméra autonome — qualité d'image suffisante pour le DIY averti.
Environ 550–700 €
Voir sur AmazonComparatif complet à venir dans notre guide dédié : meilleure caméra thermique électricien, avec test de 6 modèles (FLIR C3-X, C5, E5-XT, Bosch GTC400C, Hikmicro Pocket2, Seek Thermal CompactPRO), la méthodologie de cartographie thermique d'un tableau électrique sous charge, et les pièges classiques (réflexion sur surface brillante, émissivité variable selon matériau).
Famille 6 — EPI haute tension : gants, tapis, VAT, écran facial
Les équipements de protection individuelle haute tension sont non négociables dès qu'on intervient sur un connecteur orange véhicule, sur un câblage DC photovoltaïque sous tension, ou sur tout circuit dont on n'a pas pu consigner l'absence de tension. L'EPI classe 0 est exigé par la norme NF C 18-510 pour l'électricité bâtiment et NF C 18-550 pour le véhicule électrique. Sans cet équipement vérifié, l'intervention est techniquement illégale et l'assurance pro refuse la couverture en cas d'accident.
Workflow IRVE typique : toute intervention dans un tableau de branchement sous tension (port de gants classe 0 + tapis isolant), consignation d'une batterie HT véhicule avant démontage (VAT homologué + gants + écran facial), intervention sur câblage DC photovoltaïque en plein soleil (impossible de couper la production — gants + tapis + écran obligatoires).
EPI essentiel

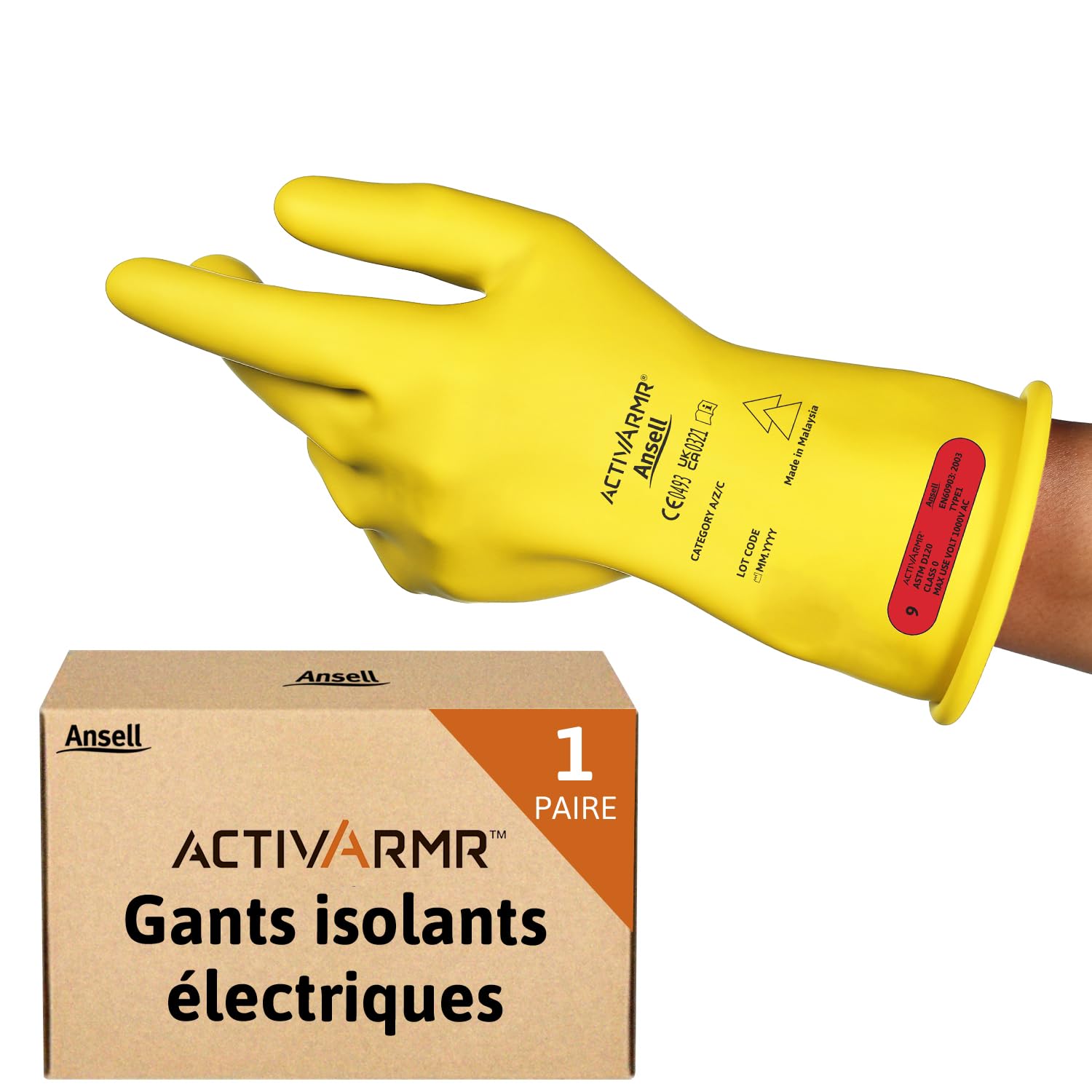

Gants isolants classe 0
Gants caoutchouc latex isolants 1 000 V certifiés EN 60903 classe 0, à utiliser systématiquement avec sur-gants cuir contre les agressions mécaniques. Vérification visuelle + gonfleur avant chaque emploi, durée de vie 6 mois en usage régulier.
Environ 60–120 €
Voir sur Amazon

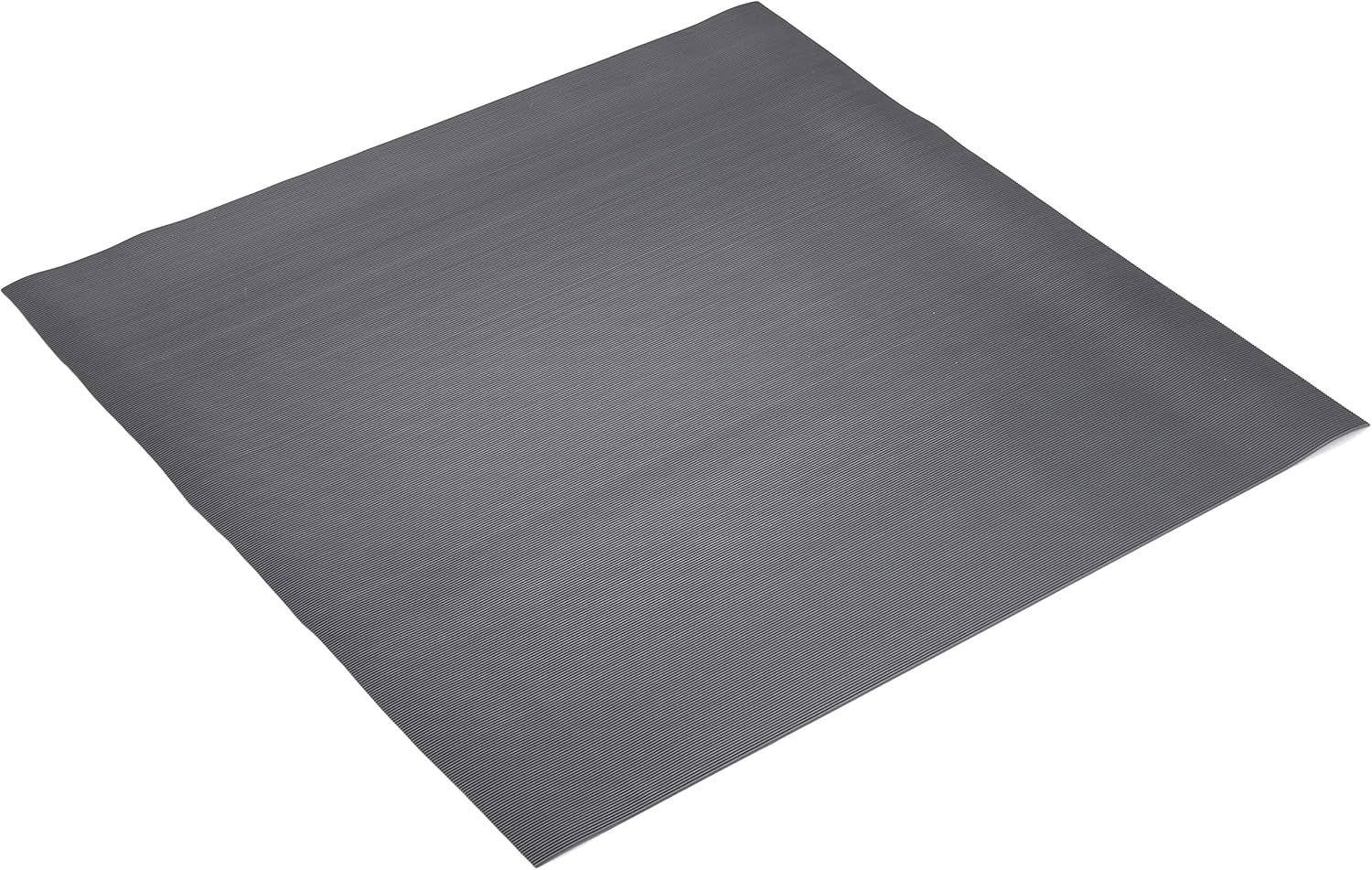

Tapis isolant 1 000 V
Tapis caoutchouc électrique norme EN 61111, format 1 × 1 m typiquement. À déployer sous le poste de travail pour isoler l'intervenant du sol — second niveau de protection en cas de défaut des gants.
Environ 80–150 €
Voir sur Amazon

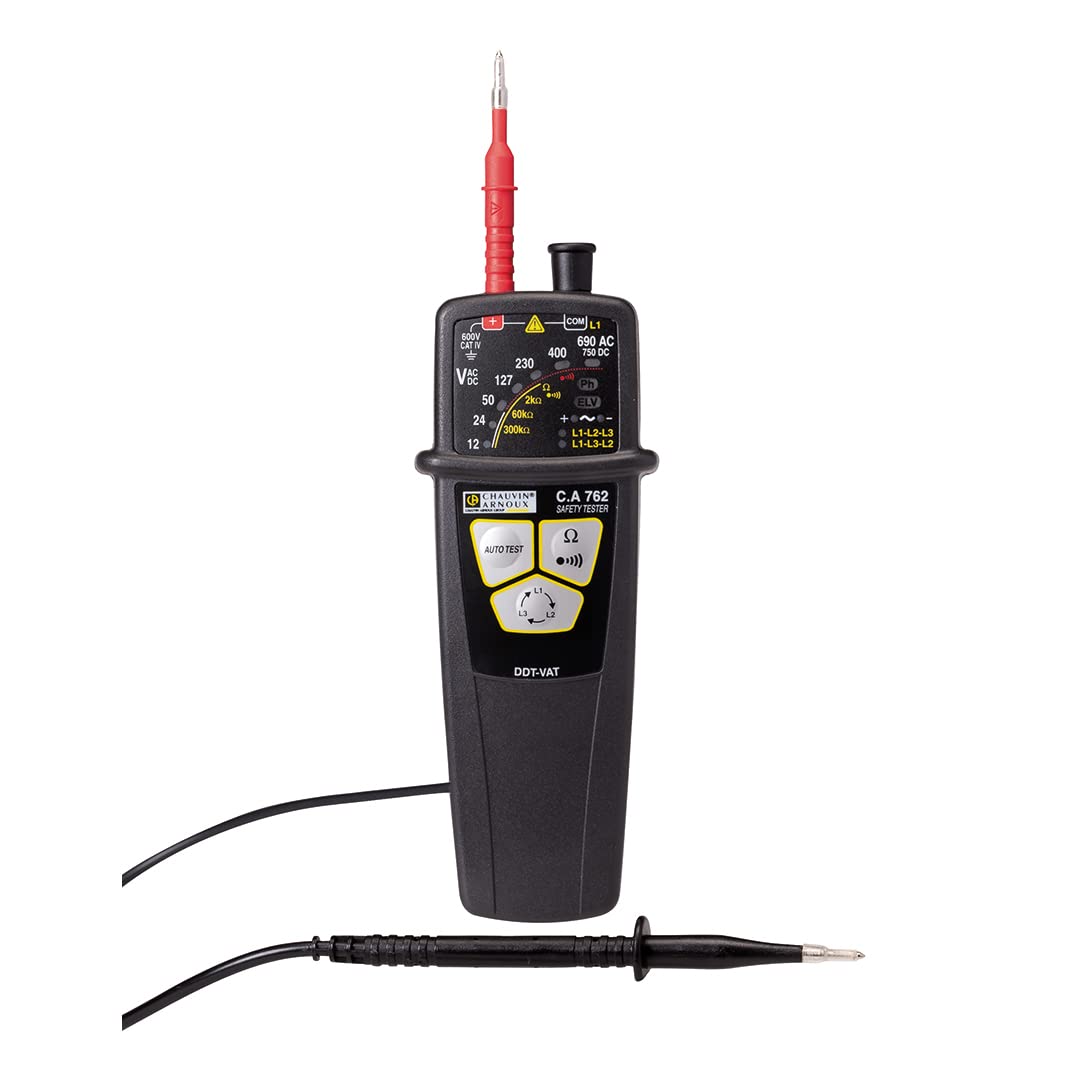

VAT haute tension VE
Vérificateur d'absence de tension dédié VE et hybride (CATU CL-110, Chauvin Arnoux C.A 760 ou équivalent), homologué NF C 18-550 avec autotest intégré avant et après mesure. Validation finale de consignation HT.
Environ 200–400 €
Voir sur AmazonÀ cet équipement de base se rajoutent selon les interventions un écran facial anti-arc classe 1 minimum (EN 166), un casque isolant EN 397, un perchet à corde pour la consignation en hauteur, et une pince à fusibles isolée pour les manœuvres de neutralisation. Le coût de l'EPI complet d'un installateur IRVE certifié représente 400 à 800 € initial, avec un renouvellement partiel annuel (gants + sur-gants surtout).
Mention complémentaire — Outillage main isolé 1 000 V (Knipex, Wiha)
Le sujet est souvent cité dans les guides d'outillage électricien : tournevis, pinces coupantes et pinces multiprises isolés 1 000 V selon EN 60900 (Knipex, Wiha, CK Avit, Bahco). C'est de l'outillage main, distinct des outils de mesure couverts par les 6 familles ci-dessus. Pour l'installateur IRVE, un coffret isolé 1 000 V de 8 à 12 pièces (Wiha SoftFinish, Knipex Composite) est indispensable pour intervenir sur les borniers de wallbox, les connecteurs orange HT véhicule (en complément des EPI) et tout serrage en armoire sous tension. Comptez 250 à 600 € pour un coffret pro complet — un investissement annexe à l'outillage de mesure, ne le remplaçant en aucun cas.
Quel outil pour quelle intervention ? Le tableau de routage IRVE
Au-delà des familles, voici comment nos techniciens orchestrent l'outillage sur les 8 interventions IRVE les plus fréquentes. Cocher = outil nécessaire ; vide = inutile pour ce cas spécifique.
| Intervention IRVE | Multim. CAT IV | Mégohm. | Pince AC/DC | Testeur T2 | Cam. thermique | EPI classe 0 |
|---|---|---|---|---|---|---|
| Diagnostic recharge lente VE | ✓ | — | ✓ | ✓ | — | — |
| Installation neuve wallbox monophasée 7,4 kW | ✓ | ✓ | — | ✓ | — | — |
| Installation neuve wallbox triphasée 22 kW | ✓ | ✓ | ✓ | ✓ | — | — |
| Maintenance annuelle borne (préventive) | ✓ | ✓ | ✓ | ✓ | ✓ | — |
| Recherche fuite courant 30 mA aléatoire | — | ✓ | ✓ | — | — | — |
| Vérification serrage tableau résidentiel | — | — | — | — | ✓ | — |
| Intervention HT véhicule (B2VL) | ✓ | ✓ | ✓ | — | — | ✓ |
| Diagnostic défaut isolement PV qui pilote VE | ✓ | ✓ | ✓ | — | ✓ | — |
Lecture du tableau : aucune intervention IRVE n'utilise un seul outil. Le minimum tourne autour de 3 outils (recherche fuite courant), le maximum atteint 6 outils (maintenance annuelle complète). C'est la combinaison qui fait le diagnostic — d'où l'importance d'investir en pack cohérent plutôt qu'en outil isolé.
4 profils, 4 budgets, 4 packs starter
L'outillage adapté dépend du profil. Voici les 4 archétypes que nous rencontrons régulièrement chez InterElec et leur configuration recommandée — montants donnés en TTC TVA 20 %, hors frais de port et hors étalonnage annuel.
Profil 1 — Propriétaire VE averti (DIY, 200 à 500 €)
Vous possédez une Tesla Model 3, une Renault Megane E-Tech, une Peugeot e-3008 ou autre véhicule électrique. Vous voulez suivre votre wallbox, vérifier l'intensité réelle de charge, contrôler vos serrages de tableau et diagnostiquer un défaut domestique sans appeler l'électricien à chaque fois. Vous n'avez aucune habilitation, vous restez côté aval du disjoncteur, jamais dans le tableau de branchement.
Outillage cible :
- Multimètre TRMS CAT III — UNI-T UT139C (45-70 €)
- Pince ampèremétrique TRMS AC/DC budget — UNI-T UT210E (55-80 €) ou Aneng SZ301
- Adaptateur OBD-II pour suivi VE — OBDLink MX+ (80-100 €) avec app constructeur (Scan My Tesla, LeafSpy, Car Scanner)
- Optionnel caméra smartphone — FLIR ONE Edge Pro (550-700 €) si vous voulez aussi auditer thermiquement votre tableau
Budget total : 180 à 250 € en pack core, jusqu'à 950 € avec la caméra smartphone. Avec ce pack, vous identifiez 80 % des anomalies courantes (wallbox en derating, conso anormale, déséquilibre triphasé domestique) sans engager d'intervention pro.
Profil 2 — Mécanicien indépendant ouvrant une activité VE (2 000 à 3 500 €)
Vous tenez un garage généraliste et vous voyez de plus en plus de véhicules électriques (Tesla, ID.3, Megane E-Tech, Ioniq 5) arriver chez vous pour pneus, entretien classique, contrôle technique. Vous voulez accepter les VE en diagnostic batterie + en réparation hors HT, sans investir dans une valise constructeur dès la première année.
Outillage cible :
- Multimètre TRMS CAT III — Fluke 117 (220-280 €)
- Pince ampèremétrique TRMS — Klein CL800 ou Fluke 323 (150-200 €)
- Scanner diagnostic tablette — Autel MaxiCOM MK808BT (400-550 €) couvre BMS Tesla, Nissan, VAG, Hyundai/Kia avec fonctions service
- Mégohmètre 1 000 V budget — Kyoritsu 3007A (280-340 €) pour les rares cas de mesure d'isolement
- Gants classe 0 + tapis 1 000 V — pack EPI initial (180-250 €)
- Optionnel adaptateur OBD-II grand public — OBDLink MX+ pour les Tesla sans valise (~80 €)
Budget total : 1 500 à 1 800 € en pack core, 2 100 à 2 500 € avec EPI complet. Vous pouvez démarrer une activité VE avec ce pack, en sous-traitant les interventions HT à un spécialiste pendant la première année — le temps de passer une habilitation B2VL via la formation 35 h obligatoire.
Profil 3 — Installateur IRVE certifié (3 000 à 5 000 €) — cœur de cible
C'est votre activité principale : poseur de borne en résidentiel, copropriété, ou flotte d'entreprise. Vous êtes habilité B1V/B2V minimum, idéalement BR pour le branchement Linky, et formé IRVE niveau 1 ou 2 selon les marques avec lesquelles vous travaillez (Schneider, Hager, Wallbox, ABB). Vous signez des rapports de réception engageant votre responsabilité civile pro.
Outillage cible :
- Multimètre TRMS CAT IV — Fluke 87V (400-500 €) — l'étalon
- Mégohmètre 1 000 V — Megger MIT420/2 (700-900 €) ou Chauvin CA6526
- Pince ampèremétrique TRMS AC/DC — Fluke 376 FC (600-800 €) avec iFlex
- Testeur borne Type 2 — Megger EVCA210 (1 600-2 000 €) ou Beha Amprobe EV-520 (600-850 €) en démarrage
- Caméra thermique poche — FLIR C5 (700-900 €)
- EPI complet : gants classe 0 + tapis 1 000 V + écran facial + VAT (400-600 €)
- Coffret outils main isolés 1 000 V Wiha ou Knipex (250-400 €)
Budget total : 4 650 à 6 100 € selon que vous prenez le testeur EVCA210 pro ou l'EV-520 milieu de gamme. C'est le pack qui équipe nos techniciens chez InterElec — ROI typique en moins de 18 mois sur une activité de 3-5 bornes par semaine.
Profil 4 — Atelier spécialisé VE/hybride (8 000 à 15 000 €)
Vous êtes garage certifié constructeur sur une ou plusieurs marques VE (Tesla certifié, agréé Renault ZE, atelier indépendant haut de gamme MG/BYD/Hyundai). Vous intervenez régulièrement sur la chaîne haute tension, déposez et reposez des modules batterie, calibrez des onduleurs, programmez des BMS. L'outillage de mesure pur (4 000-5 000 €) ne suffit plus — il faut une valise constructeur multimarques et un atelier sécurisé HT.
Outillage cible : tout le pack profil 3, plus :
- Valise diagnostic multimarques pro — Autel MaxiSys MS909EV (3 000-3 500 €) ou Launch X431 PRO5 avec module EV
- Caméra thermique pro grand format — FLIR E5-XT ou FLIR E8 Pro (1 500-2 500 €) avec résolution > 240×180 px pour cartographie pack batterie
- Mégohmètre haut de gamme — Megger MIT515 ou MIT525 (2 500-3 500 €) avec mesure DAR/PI pour vieillissement câblage HT véhicule
- Tabouret isolant ou estrade isolée pour intervention sur pack batterie au sol
- Pince spécifique HT-DC — Hioki CM4376 ou Fluke 393 FC (~1 000 €)
À ce niveau, l'outillage est dimensionné comme un poste de travail dédié. La rentabilité de l'investissement dépend du flux de véhicules : à partir de 20-30 interventions HT par mois, le pack 15 000 € s'amortit en 18 à 24 mois.
Conformité réglementaire : les 5 normes à connaître
L'outillage VE/IRVE est encadré par un ensemble de normes qui définissent à la fois les exigences sur le matériel et les obligations sur l'utilisateur. Voici les 5 textes qui structurent le cadre légal en 2026.
| Norme | Domaine | Exigence concrète |
|---|---|---|
| NF C 18-510 | Habilitations électriques bâtiment | Définit B1V, B2V, BR pour intervention sur ouvrage électrique BT. Recyclage tous les 3 ans. |
| NF C 18-550 | Habilitations VE / hybride | Définit B2VL, BCL, B2L pour intervention sur chaîne HT véhicule. Impose VAT homologué + EPI classe 0. |
| NF C 15-100 § 771 | Installation borne résidentielle | Circuit dédié, différentiel type B ou RDC-DD intégré, test d'isolement à 500 V minimum (1 MΩ). |
| IEC 61010-1 | Sécurité instruments de mesure | Catégories CAT II / III / IV selon le point d'usage. CAT IV obligatoire pour intervention en tableau de branchement. |
| EN 60900 / 60903 / 61111 | EPI haute tension | EN 60900 : outils main isolés. EN 60903 : gants classe 0/1/2/3/4 selon tension. EN 61111 : tapis isolant. |
Côté certifications IRVE, trois niveaux structurent le marché en France : niveau 1 (résidentiel ≤ 22 kW), niveau 2 (collectif et tertiaire), niveau 3 (parc public et infrastructure). Les organismes habilités à délivrer la qualification sont Qualifelec et AFNOR Certification. Pour comprendre les enjeux, consultez nos guides la certification IRVE est-elle obligatoire ?, comment devenir installateur IRVE et comment vérifier qu'un électricien est IRVE.
6 erreurs fréquentes à éviter dans le choix de l'outillage
- Acheter un multimètre CAT II ou CAT III pour intervenir en tableau de branchement. La sortie Linky est en CAT IV. Un appareil CAT III testé en CAT IV peut exploser en arc électrique en cas de défaut transitoire. Conséquence : brûlures graves voire mortelles. Vérifiez systématiquement CAT IV 600 V minimum gravé sur la face avant du multimètre avant achat.
- Choisir une pince ampèremétrique AC seule pour le VE et le photovoltaïque. Le PV produit du DC, la batterie auxiliaire VE est en DC, le défaut DC vers la masse est en DC. Une pince AC est aveugle à la moitié des cas. Précisez TRMS AC/DC à l'achat — c'est typiquement le double du prix d'une pince AC seule, mais elle couvre 100 % des cas IRVE.
- Acheter un mégohmètre 250 V au lieu de 1 000 V pour l'IRVE. La réception NF C 15-100 § 771 impose 500 V minimum ; le contrôle d'isolement HT véhicule NF C 18-550 impose 1 000 V. Un mégohmètre 250 V est hors spec pour les deux usages. Optez toujours pour un appareil multi-tension 250/500/1 000 V (Megger MIT420/2, CA6526, Kyoritsu 3007A).
- Confondre gants classe 00 (500 V) avec gants classe 0 (1 000 V). La classe 00 couvre la TBT et la BTA basse, classe 0 couvre la BTA jusqu'à 1 000 V. Pour l'IRVE et l'intervention véhicule HT (300-800 V DC), la classe 0 est obligatoire NF C 18-550. Une erreur sur la classe expose à un risque mortel et exclut la couverture assurance pro.
- Penser qu'un coffret Knipex/Wiha isolé 1 000 V remplace l'outillage de mesure. Ce sont des outils main (pinces, tournevis, dénudeurs) qui interviennent après que vous ayez mesuré et consigné. Ils ne remplacent ni le multimètre, ni le mégohmètre, ni la caméra thermique. Investissez d'abord dans la mesure, puis dans l'outillage main.
- Acheter un VAT générique « pour électricité » en pensant l'utiliser sur véhicule. Un VAT classique (Catu LP-1) n'est pas homologué NF C 18-550 et n'embarque pas l'autotest avant/après obligatoire pour la consignation véhicule. Pour intervenir HT véhicule, il faut un VAT spécifiquement homologué véhicule (CATU CL-110, Chauvin Arnoux C.A 760). Coût ~250-400 € — non négociable.
Comment InterElec utilise cet outillage au quotidien
Au-delà du catalogue, voici trois workflows concrets de nos techniciens, qui montrent comment l'outillage s'articule dans la réalité du terrain.
Workflow A — Installation neuve wallbox 7,4 kW résidentielle
Étape 1, visite technique. On valide la puissance disponible avec le multimètre (mesure de la tension en sortie Linky et du courant en charge maximale logement) et la pince ampèremétrique. On évalue le cheminement de câble et la longueur. Étape 2, pose. Coupure générale, tirage du câble dédié 3G6 ou 3G10 mm² selon distance, raccordement au tableau via disjoncteur dédié + différentiel type A (si wallbox avec RDC-DD type B intégré) ou type B (sinon). Étape 3, réception. Mesure d'isolement Megger MIT420/2 à 500 V (résultat > 100 MΩ attendu, conservé au PV), vérification de polarité au multimètre Fluke 87V, test de la séquence PWM avec le testeur Megger EVCA210 ou Beha EV-520, validation du déclenchement du différentiel à 30 mA. Étape 4, première charge. Vérification de l'intensité réelle à la pince Fluke 376 FC (30-32 A attendu) et de la stabilité thermique du connecteur à la caméra FLIR C5 (température < 50 °C en charge soutenue).
Workflow B — Maintenance annuelle borne en parking entreprise
Visite annuelle, 30 à 45 minutes par borne en moyenne. Étape 1, contrôle visuel (câble, prise, fixations, étanchéité IP). Étape 2, cartographie thermique du tableau divisionnaire et de la borne en charge à la caméra FLIR C5 — identification immédiate des points chauds (vis desserrée, contact oxydé). Étape 3, test fonctionnel avec testeur Type 2 (séquence PWM, RCD, temporisation coupure). Étape 4, contrôle d'isolement annuel au mégohmètre 500 V (référence > 100 MΩ, alerte si < 10 MΩ). Étape 5, rapport client avec photos thermiques + valeurs mégohmètre + check-list signée — documentation conservée 5 ans pour traçabilité assurance.
Workflow C — Diagnostic d'une borne qui ne charge plus
Approche en 5 paliers, ~1 heure terrain. Palier 1 : multimètre Fluke 87V en aval du disjoncteur dédié — présence du 230/400 V ? Si non, problème en amont (disjoncteur, câble, tableau). Palier 2 : multimètre au connecteur Type 2 côté borne — présence du CP (pilot Control) à -12 V au repos ? Test avec adaptateur simulateur ou testeur Megger EVCA210. Palier 3 : pince Fluke 376 FC sur la phase pendant tentative de charge — passage de 0 A à 30 A en moins de 5 secondes attendu ? Si stagnation, défaut contacteur ou communication. Palier 4 : caméra thermique FLIR C5 sur le contacteur de wallbox — point chaud anormal > 80 °C = contacteur fatigué, à remplacer. Palier 5 : mégohmètre Megger MIT420/2 à 500 V entre conducteur de protection et phases — si < 1 MΩ, défaut d'isolement, recherche du tronçon dégradé. Issue typique en 1 heure : diagnostic précis + devis de réparation envoyé le soir même.
FAQ — 10 questions fréquentes sur l'outillage VE/IRVE
Faut-il être habilité IRVE pour acheter cet outillage ?
Non, l'achat est libre. Aucun distributeur français ne vérifie l'habilitation à l'achat d'un multimètre Fluke 87V, d'un mégohmètre Megger ou de gants classe 0. C'est en revanche l'usage qui exige l'habilitation : un installateur intervenant en tableau de branchement sans habilitation B2V engage sa responsabilité pénale en cas d'accident, et son assurance pro refuse la couverture. La règle pour un particulier averti : restez en aval du disjoncteur de tableau divisionnaire, jamais en amont du disjoncteur AGCP.
Quelle est la différence entre multimètre, pince ampèremétrique et mégohmètre ?
Trois outils, trois fonctions distinctes. Le multimètre mesure la tension (V), la résistance (Ω) et la continuité — c'est le couteau suisse, on touche un conducteur avec deux cordons. La pince ampèremétrique mesure le courant (A) sans contact, en enfermant la mâchoire autour d'un conducteur isolé — pas de coupure du circuit. Le mégohmètre mesure la résistance d'isolement sous haute tension de test (250/500/1000 V) — outil dédié à la réception et au diagnostic d'isolement, jamais utilisé en mesure courante. Un installateur IRVE possède les trois.
CAT III ou CAT IV pour intervenir sur une installation VE ?
CAT IV 600 V minimum pour intervenir en tableau de branchement (entre Linky et AGCP). CAT III 600 V suffit pour les tableaux divisionnaires et la mesure en aval. CAT II est limité aux prises terminales. Un multimètre CAT II testé en CAT IV peut exploser en arc électrique sur défaut transitoire — c'est la raison principale d'accident grave en intervention électrique en France. Pour un usage pro IRVE, exigez systématiquement CAT IV 600 V gravé sur la face avant (Fluke 87V, Fluke 179, Fluke 289, Klein MM700).
Faut-il vraiment un mégohmètre 1000 V pour tester une wallbox résidentielle ?
Strict minimum : 500 V pour la réception NF C 15-100 § 771 d'une wallbox monophasée 7,4 kW. Pour une wallbox triphasée 22 kW, beaucoup d'installateurs préfèrent tester à 1 000 V (marge supérieure, validation plus stricte du PE/PEN). Pour intervenir sur la chaîne HT véhicule (NF C 18-550), 1 000 V est obligatoire car la tension nominale des packs batterie modernes monte à 400-800 V. Un mégohmètre multi-tension 250/500/1000 V (Megger MIT420/2, CA6526) couvre tous les cas et reste un investissement durable 10-15 ans.
Combien coûte l'équipement complet d'un installateur IRVE en 2026 ?
4 500 à 6 100 € pour un pack complet professionnel : Fluke 87V + Megger MIT420/2 + Fluke 376 FC + testeur Type 2 (Megger EVCA210 ou Beha EV-520) + FLIR C5 + EPI complet + coffret outils main isolés 1000 V. À cela s'ajoutent 500 à 1 000 € de formation IRVE niveau 1 + habilitation B1V/B2V (recyclage tous les 3 ans : ~300 €), et 100 à 300 € d'étalonnage annuel des instruments de mesure pour rester dans les tolérances constructeur. ROI typique en moins de 18 mois sur une activité 3-5 bornes/semaine.
Peut-on louer ces outils plutôt que les acheter ?
Oui pour les outils ponctuels et chers (caméra thermique FLIR E5-XT, testeur Megger EVCA210), location possible chez Loxam, Kiloutou ou Hilti Service à 30-80 €/jour. En revanche pas pour le multimètre, la pince et le mégohmètre — outils d'usage quotidien dont l'achat est rapidement rentable. Stratégie typique d'un installateur démarrant : acheter le pack core (multimètre + pince + mégohmètre + EPI), louer le testeur Type 2 et la caméra thermique pendant 6 à 12 mois, puis basculer en achat une fois l'activité stabilisée.
Fluke ou Chauvin Arnoux : quelle marque privilégier en France ?
Les deux références sont solides et équivalentes en qualité technique. Fluke domine le marché mondial avec une couverture catalogue plus large (87V, 117, 179, 376 FC, 1577 testeur d'isolement), un SAV mondial et un écosystème d'accessoires riche. Chauvin Arnoux est l'alternative française historique avec une fabrication France, un SAV réactif sur Paris/Lyon, des modèles spécifiquement adaptés à la NF C 15-100 (CA6526 mégohmètre, F407 pince, MX24B multimètre). En pratique, beaucoup d'installateurs IRVE mixent les deux marques selon la disponibilité et le prix au moment de l'achat.
Les outils Amazon « marque chinoise » (Aneng, UNI-T, Kyoritsu) valent-ils le coup ?
Réponse nuancée. UNI-T et Kyoritsu (japonais) sont des marques sérieuses avec certifications réelles (CAT III/IV, EN 61010), excellent rapport qualité-prix pour DIY averti et démarrage pro à budget contraint — UT139C, UT210E, Kyoritsu 3007A sont des choix défendables. Aneng et marques génériques sans nom sont plus risquées : certifications déclaratives, dérive de précision rapide, SAV inexistant. Pour un usage pro engageant la responsabilité civile (signature de rapport de réception, intervention en tableau de branchement), restez sur Fluke / Chauvin Arnoux / Megger / Klein. Pour le DIY et le mécanicien indépendant qui démarre, UNI-T et Kyoritsu sont des alternatives crédibles.
À quelle fréquence renouveler les gants isolants classe 0 ?
6 mois en usage régulier intensif, 12 mois en usage occasionnel — c'est la durée de vie typique des gants classe 0 EN 60903. Au-delà, ils perdent en élasticité et peuvent présenter des micro-fissures invisibles. La règle de l'art : vérification au gonfleur avant chaque emploi (gonflage à la bouche ou à la poire, immersion partielle dans l'eau pour détecter une fuite), contrôle annuel laboratoire par un organisme accrédité (~30-50 € par paire, obligatoire pour usage pro engageant), et remplacement systématique en cas de doute. Conservez-les dans leur emballage d'origine, à l'abri de la lumière UV, températures stables 10-25 °C.
L'étalonnage annuel des instruments de mesure est-il obligatoire ?
Légalement obligatoire uniquement si vous êtes accrédité COFRAC ou si votre certification IRVE niveau 2/3 l'impose. Pour un installateur résidentiel classique, c'est une bonne pratique recommandée mais non imposée par la loi. Cycles typiques : multimètre tous les 2-3 ans (~80-150 €), pince ampèremétrique tous les 2-3 ans (~120-180 €), mégohmètre tous les ans (~150-250 €). Un instrument qui a chuté, été soumis à une surtension, ou qui dérive visiblement (lecture incohérente) doit être étalonné immédiatement quel que soit son ancienneté. Conservez les certificats — ils protègent en cas de litige sur un rapport de réception.
Conclusion : un investissement structurant, pas une dépense
L'outillage VE/IRVE coûte cher comparé à la trousse de l'électricien généraliste — entre 3 000 et 6 000 € pour un pack pro complet, contre 800 à 1 500 € pour un coffret électricien standard. Mais c'est un investissement structurant qui :
- Vous permet de signer des rapports de réception engageants juridiquement (NF C 15-100 § 771, conformité différentiel type B, isolement > 1 MΩ),
- Couvre 95 % des interventions IRVE résidentielles, copropriété et tertiaire BT,
- S'amortit en moins de 18 mois sur une activité régulière (3-5 bornes par semaine),
- Tient 10 à 15 ans pour les références pro (Fluke, Megger, Chauvin Arnoux) avec un étalonnage annuel léger.
Pour aller plus loin dans le choix par famille, consultez les guides détaillés de notre silo InterElec :
- Comparatif pince ampèremétrique électricien — 6 modèles testés terrain
- Kit diagnostic véhicule électrique — l'angle complémentaire côté atelier auto
- Quel électricien pour installer une borne de recharge
- Pannes fréquentes de bornes de recharge
- Comment devenir installateur IRVE
Et si vous souhaitez plutôt confier vos interventions à des techniciens déjà équipés et certifiés IRVE : demandez un devis ou contactez l'équipe InterElec — nous intervenons en résidentiel, copropriété et flotte d'entreprise sur toute la région.
Liens d'affiliation Amazon. En tant que partenaire Amazon, InterElec peut percevoir une rémunération sur les achats remplissant les conditions requises, sans surcoût pour vous. Les prix indiqués sont des fourchettes constatées au moment de la rédaction et peuvent évoluer. Cet article est un panorama d'orientation — pour chaque famille, consultez le comparatif détaillé du silo pour le choix précis. Pour toute question sur l'outillage adapté à votre profil ou pour une intervention par nos techniciens IRVE, contactez-nous.
