Le raccordement d'un parafoudre se fait dans le tableau électrique, en aval du disjoncteur de branchement. L'intervention impose une consignation complète et la vérification d'absence de tension. Cet article explique comment le travail se fait et pourquoi il se fait ainsi — il ne remplace ni une habilitation électrique, ni la notice du fabricant, qui prévaut toujours. En cas de doute, faites intervenir un électricien.
Transparence : certains liens de cet article sont des liens d'affiliation Amazon. En tant que partenaire Amazon, InterElec peut percevoir une rémunération sur les achats remplissant les conditions requises, sans surcoût pour vous.
Un parafoudre mal raccordé ne protège pas à moitié : il ne protège pratiquement plus. Contrairement à un disjoncteur, dont l'efficacité ne dépend pas de la longueur de ses fils, la performance d'un parafoudre est directement liée à son câblage. C'est ce qui explique qu'on trouve, dans des tableaux parfaitement propres par ailleurs, des parafoudres installés dans les règles apparentes et pourtant inopérants le jour de l'orage.
Où placer le parafoudre dans le tableau
Le parafoudre se place à l'origine de l'installation : dans le tableau principal, en tête, immédiatement en aval du disjoncteur de branchement. Cette position n'est pas une convention esthétique, elle découle de sa fonction — écrêter la surtension avant qu'elle ne se distribue dans les circuits.
Trois conséquences pratiques :
- En amont des interrupteurs différentiels 30 mA, autant que possible. Un parafoudre placé en aval d'un différentiel ordinaire provoque des déclenchements intempestifs à chaque écoulement : le courant part à la terre, et le différentiel voit exactement ce qu'il est fait pour voir. Si la configuration du tableau impose de le placer en aval, il faut un différentiel de type S (sélectif) ou immunisé.
- Le plus près possible du bornier de terre, car la longueur du conducteur de terre pèse directement sur l'efficacité (voir la règle des 50 cm plus bas).
- Sur la première rangée, avec son dispositif de déconnexion juste à côté. Si votre tableau est plein, c'est là que se situe le vrai coût de l'opération : ajouter une rangée coûte souvent plus cher que le parafoudre lui-même.
Le schéma de branchement d'un parafoudre monophasé
Voici le schéma de principe en régime TT — celui de tous les branchements domestiques français — pour un parafoudre type 2 monophasé 1P+N :
En triphasé, le principe est identique : le parafoudre devient 3P+N (quatre pôles), il est alimenté par les trois phases et le neutre à travers un disjoncteur de déconnexion tétrapolaire, et il reste raccordé au même bornier de terre par un conducteur unique — dont la longueur compte tout autant.
La règle des 50 cm : l'erreur numéro un
C'est la règle que la norme énonce et que la pratique oublie. La longueur totale des conducteurs de raccordement du parafoudre ne doit pas dépasser 50 cm. On additionne les trois tronçons : le fil de phase depuis le point de piquage, le fil de neutre, et le conducteur de terre jusqu'au bornier.
La raison est physique, pas administrative. Lors de l'écoulement, le courant varie de façon extrêmement rapide. Chaque centimètre de conducteur ajoute une inductance, et cette inductance crée une chute de tension supplémentaire qui vient s'ajouter à la tension résiduelle du parafoudre. Le résultat est direct : plus les fils sont longs, plus la tension qui atteint vos appareils est élevée, alors même que le parafoudre fonctionne parfaitement.
Concrètement : un parafoudre annoncé à 1,5 kV de niveau de protection peut laisser passer nettement plus si vous lui avez donné un mètre de fil. Vous avez acheté la protection, vous ne l'avez pas installée. Et comme le tableau se referme, personne ne le voit jamais.
Les trois réflexes de pose qui découlent de cette règle :
- Positionner le parafoudre près du bornier de terre, et non à l'endroit où il reste de la place.
- Couper les fils à la longueur juste, sans boucle de confort ni réserve « au cas où ». C'est l'un des rares endroits d'un tableau où le fil trop long est une faute technique.
- Éviter de faire cheminer les conducteurs du parafoudre en parallèle avec les câbles des circuits protégés, pour ne pas réinjecter par couplage ce que l'on vient d'écouler.
Section des conducteurs et calibre du disjoncteur
| Élément | Parafoudre type 2 | Parafoudre type 1 |
|---|---|---|
| Conducteurs actifs (phase, neutre) | 6 mm² Cu recommandé | 16 mm² Cu |
| Conducteur de terre | 6 mm² Cu minimum | 16 mm² Cu minimum |
| Longueur totale de raccordement | 50 cm maximum, tous conducteurs additionnés | |
| Dispositif de déconnexion | Disjoncteur dédié (courbe C) ou fusible, calibre imposé par la notice du fabricant — le plus souvent entre 20 et 40 A | |
| Modèle « autoprotégé » | Dispositif de déconnexion intégré : aucun disjoncteur supplémentaire à prévoir | |
Deux précisions qui évitent des erreurs coûteuses.
Le calibre du disjoncteur ne s'improvise pas. Il n'est pas déterminé par la puissance de votre installation mais par le parafoudre lui-même : le fabricant indique une valeur maximale, au-delà de laquelle le module ne serait plus correctement isolé en cas de défaut. Un calibre trop faible provoque des déclenchements à chaque écoulement ; trop élevé, il ne protège plus. La notice fait foi, toujours.
Un parafoudre « autoprotégé » ou « protégé » intègre ce dispositif, comme le Legrand 003951 de notre comparatif de parafoudres. C'est un vrai avantage quand il ne reste que deux modules libres dans le tableau : vous économisez une place et un composant. Comparez toujours les modèles à budget complet — parafoudre + disjoncteur — et non au prix affiché.
Pourquoi 1P+N et jamais un unipolaire seul
En France, les branchements domestiques sont en régime de neutre TT : le neutre du distributeur est relié à la terre, votre installation possède sa propre prise de terre indépendante. Dans ce schéma, une surtension peut se présenter aussi bien sur la phase que sur le neutre.
Un parafoudre unipolaire — un seul pôle, souvent le moins cher du rayon — ne protège que la phase et laisse le neutre libre. Pour une installation monophasée, il faut donc un modèle 1P+N ou 2P ; en triphasé, 3P+N ou 4P. Vérifiez également que le modèle mentionne explicitement la compatibilité TT (les fiches sérieuses indiquent « TT / TN-S »).
Le matériel nécessaire
Le parafoudre
Schneider Easy9 EZ9L33620
Type 2 monophasé 1P+N sur rail DIN, dans une gamme résidentielle que l'on retrouve dans la majorité des tableaux français. Nécessite un disjoncteur de déconnexion dédié.
36,35 € sur Amazon

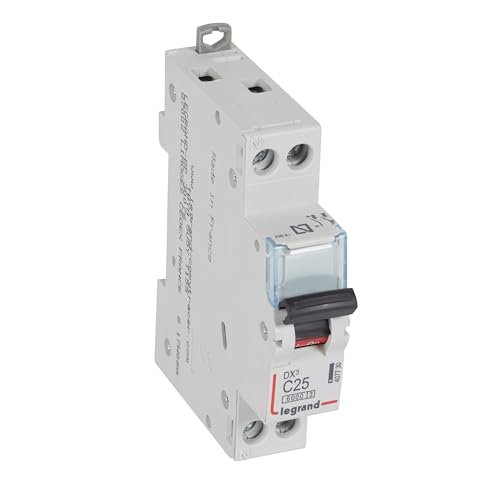

Legrand DX³ P+N courbe C
Disjoncteur phase + neutre au format 1 module, pour servir de dispositif de déconnexion. Vérifiez le calibre exigé par la notice de votre parafoudre avant de commander la valeur.
19,76 € sur Amazon

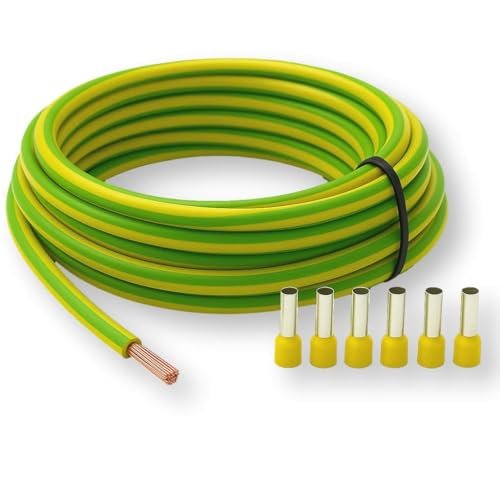

Câble de terre 6 mm²
Conducteur souple vert/jaune en 6 mm², la section minimale pour la liaison de terre d'un parafoudre type 2. Livré avec embouts, à couper au plus court.
29,26 € sur Amazon

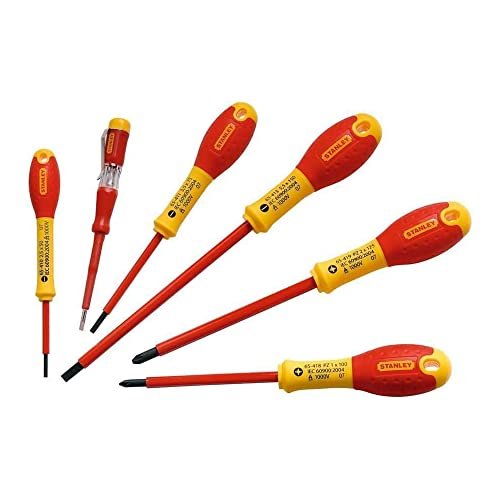

Tournevis isolés 1000 V
Jeu de tournevis isolés Stanley pour intervention en tableau. L'outillage isolé n'est pas une précaution facultative : c'est la base de toute intervention sur un appareillage électrique.
19,99 € sur AmazonPour le choix du parafoudre lui-même — monophasé ou triphasé, débrochable ou monobloc, autoprotégé ou non — reportez-vous à notre comparatif de 10 parafoudres de tableau.
Le raccordement étape par étape
Étape 1 — Consigner l'installation
Coupure du disjoncteur de branchement, condamnation, puis vérification d'absence de tension avec un appareil dédié, sur chaque conducteur. Le tableau reste sous tension en amont du disjoncteur de branchement : cette zone n'est pas accessible sans intervention du distributeur.
Étape 2 — Choisir l'emplacement
En tête de tableau, sur la première rangée, aussi près que possible du bornier de terre. Réservez la place du parafoudre et celle de son disjoncteur de déconnexion. Si aucune place n'est disponible à cet endroit, la question à trancher est celle de la rangée supplémentaire, pas celle d'un emplacement de repli plus loin dans le tableau.
Étape 3 — Poser le disjoncteur de déconnexion
Encliquetage sur rail DIN, alimentation depuis le peigne ou par pontage en aval du disjoncteur de branchement, en amont des interrupteurs différentiels. Le calibre et la courbe sont ceux imposés par la notice du parafoudre.
Étape 4 — Poser le parafoudre et raccorder les pôles
Encliquetage à côté du disjoncteur. Raccordez la phase et le neutre depuis la sortie du disjoncteur de déconnexion, en coupant les fils au plus court et sans boucle. Respectez le repérage des bornes indiqué sur la façade (les bornes d'entrée et de terre ne sont pas interchangeables).
Étape 5 — Raccorder la terre
C'est le conducteur décisif. Fil vert/jaune de 6 mm² minimum, tracé le plus direct possible jusqu'au bornier principal de terre, sans passer derrière les autres modules ni faire de coude inutile. C'est ici que se gagne ou se perd la règle des 50 cm.
Étape 6 — Remettre sous tension et vérifier
Réenclenchez, puis contrôlez le voyant d'état du parafoudre : il doit indiquer une protection active (vert sur la quasi-totalité des modèles). Vérifiez qu'aucun différentiel ne déclenche, et notez la date de pose — elle servira de repère pour le suivi.
Faire poser le parafoudre par un électricien
Consignation, pose du parafoudre et de son dispositif de déconnexion, liaison de terre conforme, vérification de la continuité et du bon fonctionnement. Intervention par des techniciens certifiés IRVE et Qualifelec.
Demander un devis gratuitVérifier et remplacer : ce que personne ne fait
Un parafoudre est un consommable. Chaque surtension écoulée use ses composants, jusqu'à l'épuisement — et quand il est épuisé, rien ne change dans votre installation : le courant passe, les lumières s'allument, et la protection n'existe plus.
Le voyant est donc le seul point de contrôle utile, et il ne coûte rien :
- Une fois par an, et après chaque orage violent, ouvrez le capot du tableau et regardez le voyant.
- Voyant rouge, fenêtre noire ou cartouche éjectée : la protection est terminée. Sur un modèle débrochable, on remplace la cartouche pour quelques dizaines d'euros ; sur un monobloc, c'est tout le module.
- Un parafoudre en fin de vie ne se répare pas et ne se « réarme » pas. C'est ce qui rend les modèles débrochables intéressants sur la durée de vie d'un tableau.
Si votre installation alimente une borne de recharge, une pompe à chaleur ou un onduleur solaire, ajoutez cette vérification à l'entretien annuel de l'équipement : ce sont précisément les appareils dont la carte électronique coûte plusieurs fois le prix du parafoudre.
Les erreurs de câblage les plus fréquentes
- Des conducteurs trop longs, avec une boucle de réserve. La faute la plus courante, et la plus invisible.
- Un conducteur de terre sous-dimensionné — du 2,5 mm² récupéré au lieu du 6 mm².
- Un parafoudre placé en aval d'un différentiel 30 mA ordinaire, qui déclenche à chaque écoulement et finit par être déposé « parce qu'il faisait sauter le courant ».
- Pas de dispositif de déconnexion sur un modèle qui n'est pas autoprotégé.
- Un unipolaire en régime TT, qui laisse le neutre sans protection.
- Une prise de terre non vérifiée. Le parafoudre écoule vers la terre : si la terre est mauvaise ou absente, tout le reste est sans effet. Un contrôle de la valeur de terre s'impose avant la pose sur une installation ancienne.
Ces six points reviennent dans la quasi-totalité des installations que nous reprenons. Aucun ne se voit une fois le capot refermé — ce qui explique pourquoi tant de maisons équipées d'un parafoudre ne sont, en réalité, pas protégées.
