Borne Schneider EVlink — Rouge fixe : signification et solution
Borne en défaut — six origines possibles

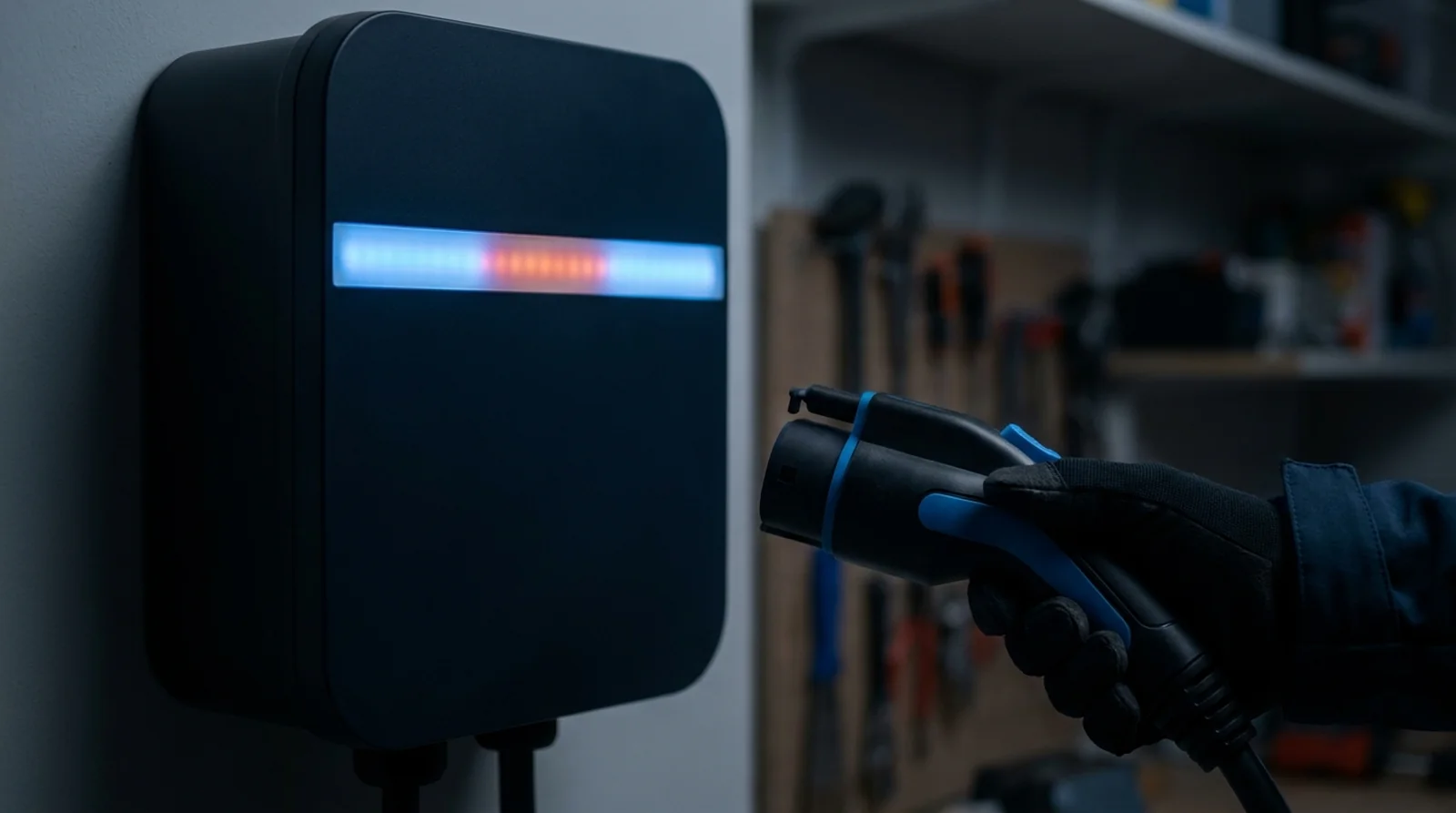

Ce que vous voyez sur la borne : voyant rouge fixe
En bref
Un voyant rouge fixe sur une EVlink Wallbox signale un défaut. Schneider en liste six origines : la borne, le câble, le véhicule, la perte du signal TIC, un courant de défaut continu, ou une origine indéterminée. Le test du câble est celui qui écarte le plus vite une hypothèse.
Sécurité électrique engagée. N'insistez pas et faites intervenir un professionnel habilité.
Diagnostiquer ma borne Gratuit · 2 minutes · sans engagement
Que signifie ce défaut ?
L'EVlink Wallbox ne dispose que d'un seul voyant d'état. Toute l'information de diagnostic tient donc dans sa couleur et son rythme — ce qui explique qu'un même rouge fixe recouvre des situations très différentes. Schneider ne cherche d'ailleurs pas à les distinguer visuellement : son guide liste six origines pour ce seul état, avec une action propre à chacune.
Ces six origines sont, dans l'ordre du guide : la borne de charge elle-même, le câble de charge, le véhicule électrique, une origine indéterminée entre véhicule et borne, la perte du signal TIC, et la détection d'un courant de défaut continu. Deux d'entre elles ont leur propre page tant leur traitement diffère : la perte de TIC et le courant continu.
Le tri se fait par élimination, et une seule action le fait avancer vite : essayer un autre câble. Schneider est explicite — si le problème est résolu, contactez le fournisseur du câble ; s'il persiste, relevez la référence commerciale et le numéro de série sur l'étiquette produit avant de contacter le support. Ces deux informations sont systématiquement demandées : autant les noter d'emblée.
Sécurité électrique : ne prenez pas de risque
Ce défaut engage la sécurité de votre installation. N'ouvrez jamais le coffret de la borne ni le tableau électrique, ne réarmez pas une protection en boucle et ne cherchez pas à contourner une coupure : elle protège les personnes.
Coupez l'alimentation et appelez immédiatement en présence d'une odeur de brûlé, d'une trace de chaleur ou de noircissement, d'un boîtier fissuré, d'un connecteur chaud au toucher, ou après un orage.
Causes probables
Classées de la plus fréquente à la plus rare.
- 1 Défaut de la borne de charge elle-même — Schneider renvoie alors vers son support client, référence et numéro de série en main.
- 2 Câble de charge défectueux : c'est l'origine la plus rapide à écarter, par un simple test avec un autre câble.
- 3 Défaut du véhicule électrique, à traiter chez le concessionnaire.
- 4 Perte du signal TIC entre la borne et le compteur électrique — voir la page dédiée.
- 5 Courant de défaut continu créé par le véhicule et détecté par la borne — voir la page dédiée.
- 6 Origine indéterminée entre le véhicule et la borne, nécessitant un diagnostic du support.
Ce que vous pouvez vérifier vous-même
Uniquement des gestes sans danger, réalisables sans outil et sans ouvrir aucun équipement.
Relevez la référence et le numéro de série
Ils figurent sur l'étiquette produit. Schneider les demande systématiquement, quelle que soit l'origine du défaut : les noter maintenant évite un aller-retour.
Essayez un autre câble de charge
Action explicitement recommandée par Schneider et la plus rentable : si le problème disparaît, le câble était en cause ; s'il persiste, une origine est écartée.
Testez le véhicule sur une autre borne
Si la voiture provoque le même type de défaut ailleurs, l'origine est de son côté et relève du concessionnaire.
Vérifiez la liaison TIC
Si votre installation utilise la télé-information, contrôlez que la liaison entre la borne et le compteur est bien en place.
Redémarrez la borne
Coupez la protection dédiée pendant 2 minutes puis réarmez une seule fois. Si le rouge revient, le défaut est persistant.
Quand appeler un professionnel
Schneider renvoie vers son support client dès que l'origine est la borne elle-même ou reste indéterminée. Faites intervenir un technicien IRVE si le rouge persiste après un test avec un autre câble et un redémarrage : le diagnostic porte alors sur l'électronique de la borne et sur son alimentation, et suppose l'ouverture du coffret sous tension. Coupez l'alimentation et appelez immédiatement en présence d'une odeur de brûlé, d'une trace de chaleur ou d'un connecteur noirci. N'ouvrez jamais la borne vous-même.
Diagnostic indicatif. Les informations de cette page sont fournies à titre d'aide au diagnostic et ne remplacent pas l'examen de votre installation. Toute intervention sur une borne de recharge ou sur un tableau électrique doit être réalisée par un technicien habilité (IRVE, habilitation électrique B2VL ou équivalent). InterElec ne saurait être tenue responsable des conséquences d'une intervention réalisée sans qualification.
Éléments concernés
Source constructeur : Schneider Electric — instruction de service EVlink Wallbox / Wallbox Plus, réf. PHA92084-02, section 16 « Diagnostic » · Page mise à jour le 24/07/2026
Le même défaut sur une autre marque
Chaque constructeur a sa propre codification, mais le problème sous-jacent est le même. Voici comment les autres marques le signalent.
Schneider EVlink Rouge fixe : vos questions
Que faire quand ma borne Schneider EVlink est rouge fixe ?
Commencez par le test qui écarte le plus vite une hypothèse : essayez un autre câble de charge. Si la charge repart, le câble était en cause. Sinon, relevez la référence commerciale et le numéro de série sur l'étiquette produit — Schneider les demande systématiquement — puis vérifiez la liaison TIC si votre installation en utilise une, et testez le véhicule sur une autre borne.
Pourquoi Schneider demande-t-il toujours la référence et le numéro de série ?
Parce que la gamme EVlink couvre de nombreuses variantes — puissances, versions monophasées et triphasées, générations successives — et que le diagnostic comme les pièces en dépendent. Ces deux informations figurent sur l'étiquette produit collée sur la borne. Les relever avant d'appeler évite systématiquement un aller-retour.
Le rouge fixe signifie-t-il que ma borne est cassée ?
Pas nécessairement, et c'est tout l'intérêt de la liste de Schneider : sur les six origines possibles, trois sont extérieures à la borne — le câble, le véhicule et la liaison TIC. Le test du câble et l'essai du véhicule sur une autre borne suffisent à écarter les deux plus fréquentes en moins d'une demi-heure.
